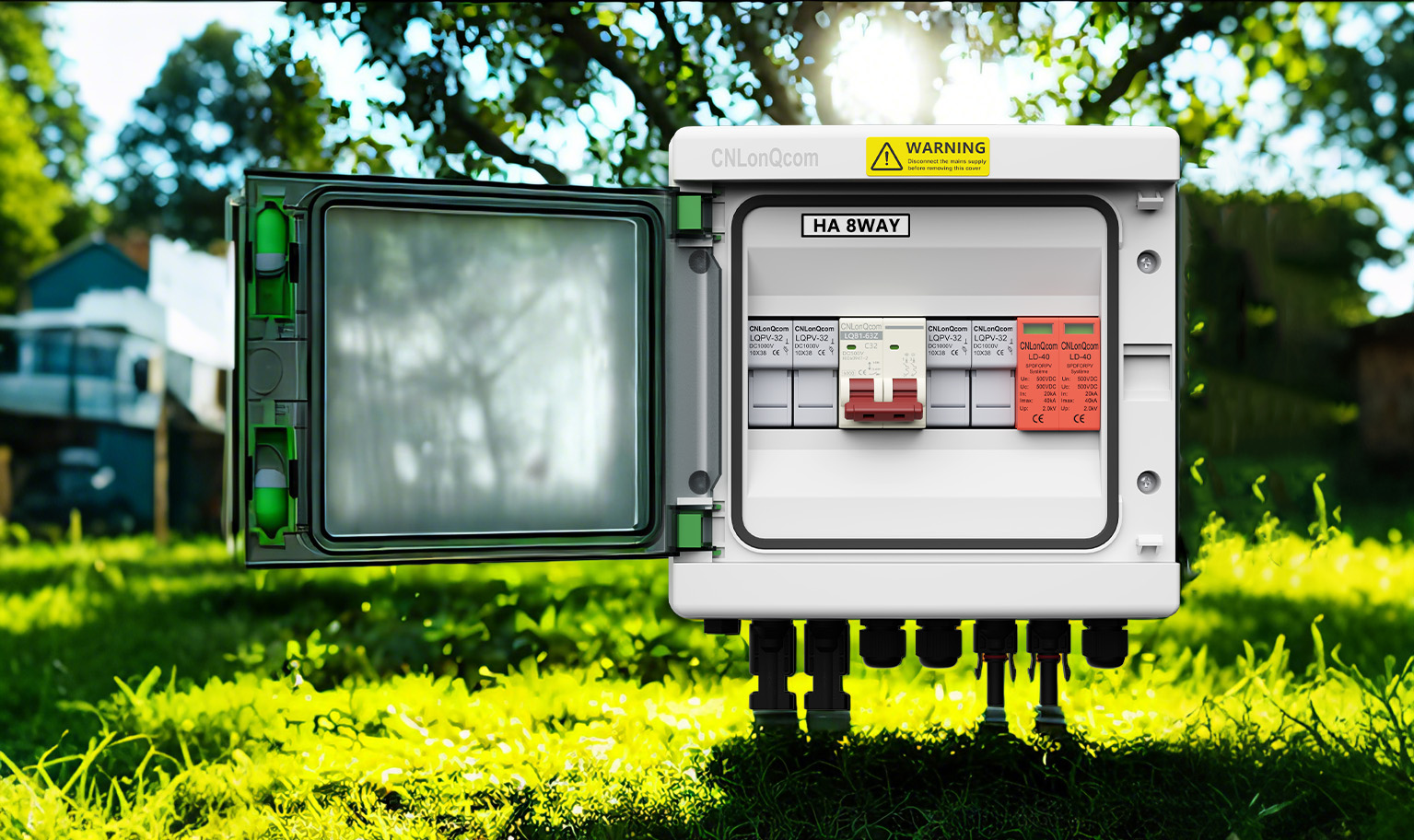

PV Combiner Box: "Dispatcher Daya" dari Tata Surya

Kotak Combiner PV adalah salah satu komponen utama dalam sistem fotovoltaik surya. Ini terutama digunakan untuk mengumpulkan arus dari beberapa string PV dan mengirimkannya melalui kabel utama tunggal ke inverter. Ini berfungsi tidak hanya sebagai "hub" untuk distribusi daya tetapi juga memainkan peran penting dalam melindungi keselamatan sistem.

1. Fungsi utama kotak kombiner PV

(1) Koleksi saat ini

Menggabungkan arus dari beberapa string PV, mengurangi jumlah kabel dan menyederhanakan struktur sistem.

(2) Perlindungan arus berlebih

Menggunakan sekering (LQPV-32/LQPV-32X) atau pemutus sirkuit (LQB1-63Z/12z) untuk mencegah kerusakan yang disebabkan oleh arus berlebih atau sirkuit pendek.

(3) Perlindungan petir

Dilengkapi dengan perangkat pelindung lonjakan bawaan (LD-40 2p/3p) Untuk mencegah kerusakan akibat sambaran petir.

(4) Fungsi pemantauan

Monitor parameter seperti saat ini dan tegangan secara real-time, membantu pengguna memahami status operasional sistem.

2. Komponen utama kotak kombiner PV

(1) sekering (LQPV-32/LQPV-32X) atau pemutus sirkuit (LQB1-63Z/12z)

Digunakan untuk perlindungan arus berlebih, secara otomatis memotong sirkuit ketika arus melebihi nilai pengenal.

(2) perangkat pelindung lonjakan (LD-40 2p/3p)

Mencegah kerusakan akibat sambaran petir atau lonjakan tegangan.

(3) Dioda isolasi (MC4-Diode)

Cegah aliran arus terbalik, melindungi modul PV.

(4) Perangkat pemantauan

Monitor parameter seperti arus, tegangan, dan daya. Beberapa kotak kombiner kelas atas juga mendukung pemantauan jarak jauh.

3. Bagaimana cara memilih kotak Combiner PV?

(1) jumlah input

Pilih berdasarkan jumlah string PV, seperti 2 arah, 5-arah, dll.

(2) arus dan tegangan yang dinilai

Cocokkan persyaratan arus dan tegangan sistem.

(3) Peringkat Perlindungan

Pilih produk dengan peringkat IP65 atau lebih tinggi untuk menahan kondisi luar seperti angin dan hujan.

4. Cara Menginstal Kotak Combiner PV

(1) Temukan lokasi yang berventilasi baik dan mudah diakses untuk memasang kotak Combiner.

(2) Sambungkan kabel grounding untuk memastikan keamanan.

(3) Sambungkan kabel string PV ke kotak Combiner dan tautkan ke sekering atau pemutus sirkuit.

(4) Sambungkan kabel utama ke inverter.

(5) Periksa semua koneksi dan uji operasi sistem.

5. Perawatan Reguler untuk Kotak Combiner

(1) Periksa apakah sekering atau pemutus sirkuit berfungsi dengan baik.

(2) Bersihkan debu dan puing -puing untuk memastikan disipasi panas yang tepat.

(3) Periksa koneksi kabel untuk kelonggaran atau korosi.

(4) Uji status perangkat pelindung lonjakan.

Di bawah penggunaan dan pemeliharaan normal, kotak Combiner PV berkualitas tinggi dapat berlangsung 10-20 tahun. Namun, umur aktualnya tergantung pada kondisi lingkungan (mis., Suhu, kelembaban) dan praktik pemeliharaan.

6. Keselamatan tinggi kotak kombiner PV

Kotak kombiner PV berkualitas tinggi menampilkan perlindungan arus berlebih, perlindungan petir, dan desain tahan air, memastikan keamanan tinggi. Namun, produk berkualitas rendah atau pemasangan yang tidak tepat dapat menyebabkan kebakaran atau kerusakan peralatan. Oleh karena itu, penting untuk memilih produsen terkemuka seperti CNLONQCOM. Dengan pengalaman sepuluh tahun di industri fotovoltaik, kami menawarkan teknologi canggih dan layanan purna jual yang andal untuk melindungi keselamatan listrik Anda.

Kesimpulan

Meskipun kotak kombiner PV mungkin tidak terlihat seperti modul PV atau inverter, mereka memainkan peran yang sangat diperlukan dalam sistem. Baik itu sistem atap kecil untuk rumah atau pembangkit listrik tenaga surya berskala besar, kotak Combiner sangat penting untuk memastikan transmisi daya yang efisien dan operasi yang aman.

Pilih cnlonqcom untuk keandalan dan ketenangan pikiran! Mari kita bekerja sama untuk melindungi masa depan energi hijau!
