PV Combiner Box: Panduan Lengkap untuk Komponen & Instalasi

Pertama, apa kotak persimpangan fotovoltaik?

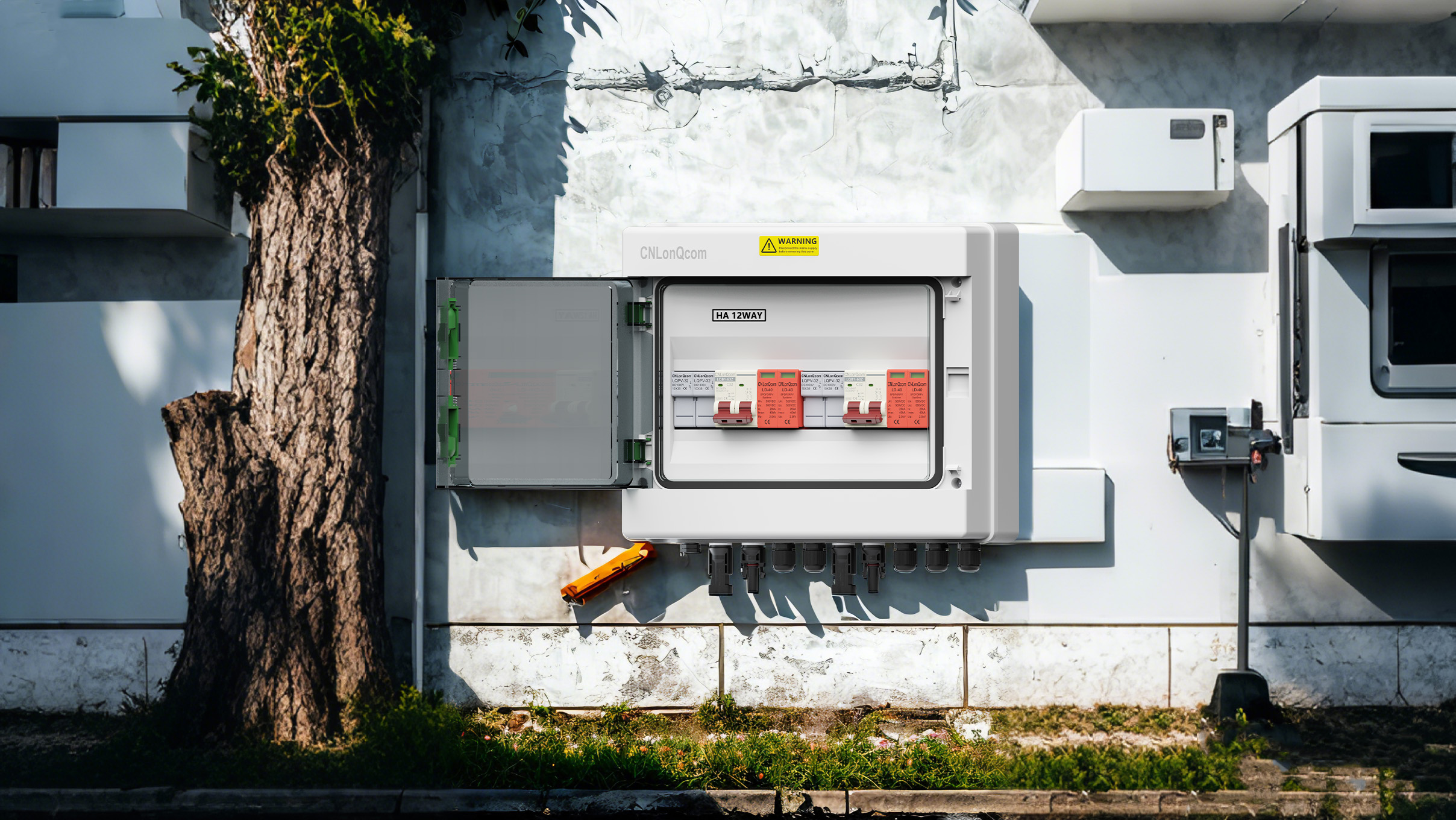

PV Combiner Box(PV Combiner Box) adalah peralatan listrik utama dari sistem pembangkit listrik tenaga surya, terutama digunakan untuk arus searah terpusat dari seri fotovoltaik, dan memberikan arus berlebih, perlindungan petir, dan fungsi perlindungan lainnya untuk memastikan operasi pembangkit listrik yang aman dan efisien.

Kedua, komposisi kotak persimpangan fotovoltaik

Komponen inti:

Terminal Input: Hubungkan beberapa modul PV (misalnya, modul 6-16 PV, masing-masing pendukung 10A-15A).

Sekering/pemecah sirkuit: Lindungi setiap string dari kerusakan arus berlebih (umumnya spesifikasi DC1000V/20A).

Modul Perlindungan Petir: SPD Surge Protector (kapasitas pelepasan 40KA).

Bagian bantu:

Sakelar isolasi DC: Darurat memotong sirkuit.

Perumahan Tahan Air: Kelas Perlindungan IP65, Cocok untuk lingkungan luar.

Ketiga, langkah instalasi dan kabel

1. Persiapan sebelum instalasi:

Konfirmasikan posisi instalasi (dekat dengan array fotovoltaik dan jauh dari sinar matahari langsung).

Periksa terminal tanah dari wadah (resistensi tanah ≤4Ω).

2. Proses Pengkabelan:

Input string grup:

Hubungkan terminal yang sesuai dengan polaritas (+/-) untuk memastikan bahwa tegangan masing-masing terminal konsisten.

Amankan konektor MC4 untuk mencegah pemanasan virtual.

Output end:

Hubungkan ke terminal input DC dari inverter (area cross-sectional kabel ≥4mm²).

Lightning Protection Grounding:

Kabel ground SPD (≥6mm²) terhubung ke bilah tanah.

3. Tes Daya:

Ukur tegangan sirkuit terbuka (cocokkan rentang input inverter).

Periksa apakah data pemantauan cerdas ditransmisikan dengan benar.

4. Tindakan pencegahan

Spesifikasi Keselamatan:

Pakai sarung tangan isolasi selama operasi. Jangan bekerja dengan Live.

Jika sisi DC memiliki tegangan tinggi (600V hingga 1500V), Anda perlu mengatur label peringatan.

Saran pemeliharaan:

Bersihkan kotak secara teratur dan centang status sekering.

Uji Efektivitas Modul SPD sebelum musim petir.

Lima, saran seleksi

Tergantung pada ukuran pembangkit listrik:

Rumah Tangga Kecil: 6-8 Input, Fungsi Perlindungan Dasar Terpadu.

Pembangkit Listrik Industri dan Komersial: 12-16, dengan pemantauan cerdas dan komunikasi jarak jauh.

Pilih kotak bus bersertifikat TUV/IEC, seperti produk seri CNLONQCOM, untuk memastikan perlindungan jangka panjang 25 tahun!

Kotak persimpangan fotovoltaik adalah "hub pengaman" dari pembangkit listrik, dan pemasangan dan pemeliharaan yang benar dapat secara signifikan meningkatkan efisiensi pembangkit listrik. Jika Anda memerlukan rekomendasi model atau solusi teknis tertentu, jangan ragu untuk berkonsultasi dengan CNLONQCOM!
