Analisis Perbedaan dan Keuntungan/Kerugian antara Pemutus Sirkuit AC dan Pemutus Sirkuit DC

I. Perbedaan utama antara pemutus sirkuit AC dan DC

1. Metode pemadam busur

AC Sirkuit Breakers:

Arus AC memiliki beberapa titik crossing nol per detik (mis., 50Hz AC melintasi nol 100 kali per detik), memungkinkan busur untuk memadamkan secara alami.

Jenis umum termasuk pemutus sirkuit udara, pemutus sirkuit oli, dan pemutus SF6, yang memanfaatkan crossing nol untuk gangguan busur cepat.

Pemecah sirkuit DC:

DC tidak memiliki pelindung nol alami, membuat penindasan busur lebih menantang.

Teknik pemadam busur umum meliputi:

Ledakan magnetik (menggunakan medan magnet untuk meregangkan dan mendinginkan busur)

Quenching busur berbasis gas (mis., SF6)

Switching solid-state (mis., Pemutus hibrida berbasis IGBT/MOSFET)

2. Desain Struktural

AC Sirkuit Breakers:

Struktur yang relatif sederhana, biaya lebih rendah.

Biasanya gunakan kontak mekanis + peluncuran busur.

Pemecah sirkuit DC:

Membutuhkan penindasan busur yang lebih kuat, yang mengarah ke desain yang lebih kompleks (mis., Gulungan magnetik, peluncuran busur khusus).

Sistem DC tegangan tinggi (mis., Pertanian surya, transmisi HVDC) sering menggunakan pemutus hibrida (sakelar mekanis + sakelar semikonduktor).

3. Peringkat tegangan dan kapasitas pemecahan

AC Sirkuit Breakers:

Digunakan dalam tegangan rendah (mis., 220V hunian) untuk aplikasi tegangan tinggi (mis., Grid 110kV).

Kapasitas pemecahan yang diukur dalam ka (kiloamperes), mis., Pemutus rumah tangga biasanya 6KA -10KA.

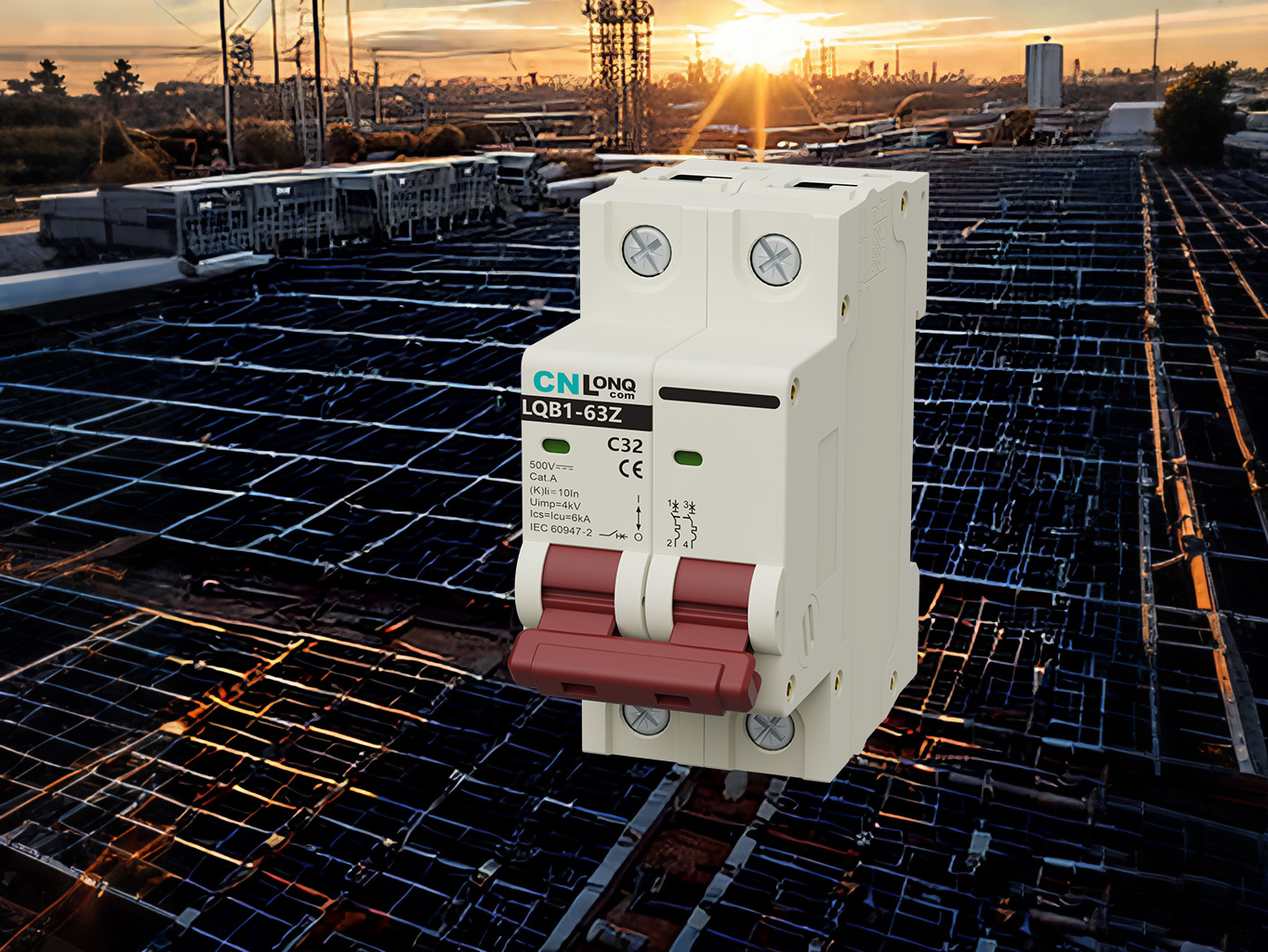

Pemecah sirkuit DC:

Terutama untuk sistem tegangan rendah hingga menengah (mis., 12V- 1500V dalam aplikasi surya/EV).

Kapasitas pemecahan lebih penting karena lengkung yang persisten, membutuhkan desain khusus.

4. Skenario aplikasi

Jenis pemutus sirkuit aplikasi khas

AC Sirkuit Breakers Distribusi Tenaga Perumahan/Industri, jaringan komersial

DC Circuit Breakers Sistem PV Surya, Penyimpanan Baterai, Pengisian EV, Transit Rel (mis., Metro Power)

AKU AKU AKU. Perbandingan Keuntungan dan Kekurangan

1. Keuntungan dari pemutus sirkuit AC

✅ Biaya yang lebih rendah: Konstruksi yang lebih sederhana mengurangi biaya manufaktur dan pemeliharaan.

✅ Teknologi dewasa: Desain standar karena penggunaan grid AC yang meluas.

✅ Mudah Pemadaman busur: Nol nol-crossing memastikan operasi yang dapat diandalkan.

2. Kerugian pemutus sirkuit AC

❌ Tidak dapat digunakan dalam sirkuit DC: mungkin gagal mengganggu busur DC, menimbulkan risiko api.

3. Keuntungan dari pemutus sirkuit DC

✅ Dirancang untuk sistem DC: Penindasan busur yang efektif untuk operasi yang aman.

✅ Penting untuk Renewables: Critical in Solar, Storage, dan EV Charging.

✅ Keandalan Tinggi: Metode pendinginan canggih memastikan perlindungan.

4. Kerugian dari pemutus sirkuit DC

❌ Biaya yang lebih tinggi: Desain kompleks membuatnya 2–5x lebih mahal daripada pemutus AC.

❌ Menuntut teknologi: pemutus DC arus tinggi (mis., HVDC) membutuhkan bahan canggih.

Iv. Bagaimana cara memilih antara pemutus sirkuit AC dan DC?

Tipe Saat Ini:

AC Power (rumah tangga/industri) → pemutus sirkuit AC

DC Power (Solar/Baterai/EV) → Pemutus Sirkuit DC

Kapasitas yang melanggar:

Sistem DC membutuhkan pemutus berperingkat lebih tinggi (mis., 1000V/20a untuk matahari).

Sertifikasi:

AC Breakers: mematuhi IEC 60898 (perumahan) atau IEC 60947 (Industri).

DC Breakers: Temui UL 489B atau Standar IEC 60947-2.

V. Tren Masa Depan

Hibrid Breakers: Menggabungkan switching mekanik dan solid-state untuk kinerja DC yang lebih baik.

Fitur Cerdas: Pemantauan Terpadu untuk Remote Control (mis., Pemutus PV Cerdas).

Dukungan tegangan yang lebih tinggi: Memajukan teknologi pemutus HVDC untuk aplikasi skala grid.

Kesimpulan

Pemutus sirkuit AC dan DC berbeda secara signifikan karena sifat arus yang mereka tangani. Pemutus AC mendominasi jaringan tradisional karena efektivitas dan keandalan biaya mereka, sementara pemutus DC sangat diperlukan dalam sistem energi terbarukan meskipun biaya yang lebih tinggi. Memilih jenis yang benar sangat penting untuk memastikan keamanan listrik dan stabilitas sistem.
