Sakelar Putus PV: "Penjaga Keselamatan" dari Tata Surya - Panduan Lengkap

I. Definisi dan fungsi sakelar pemutusan PV

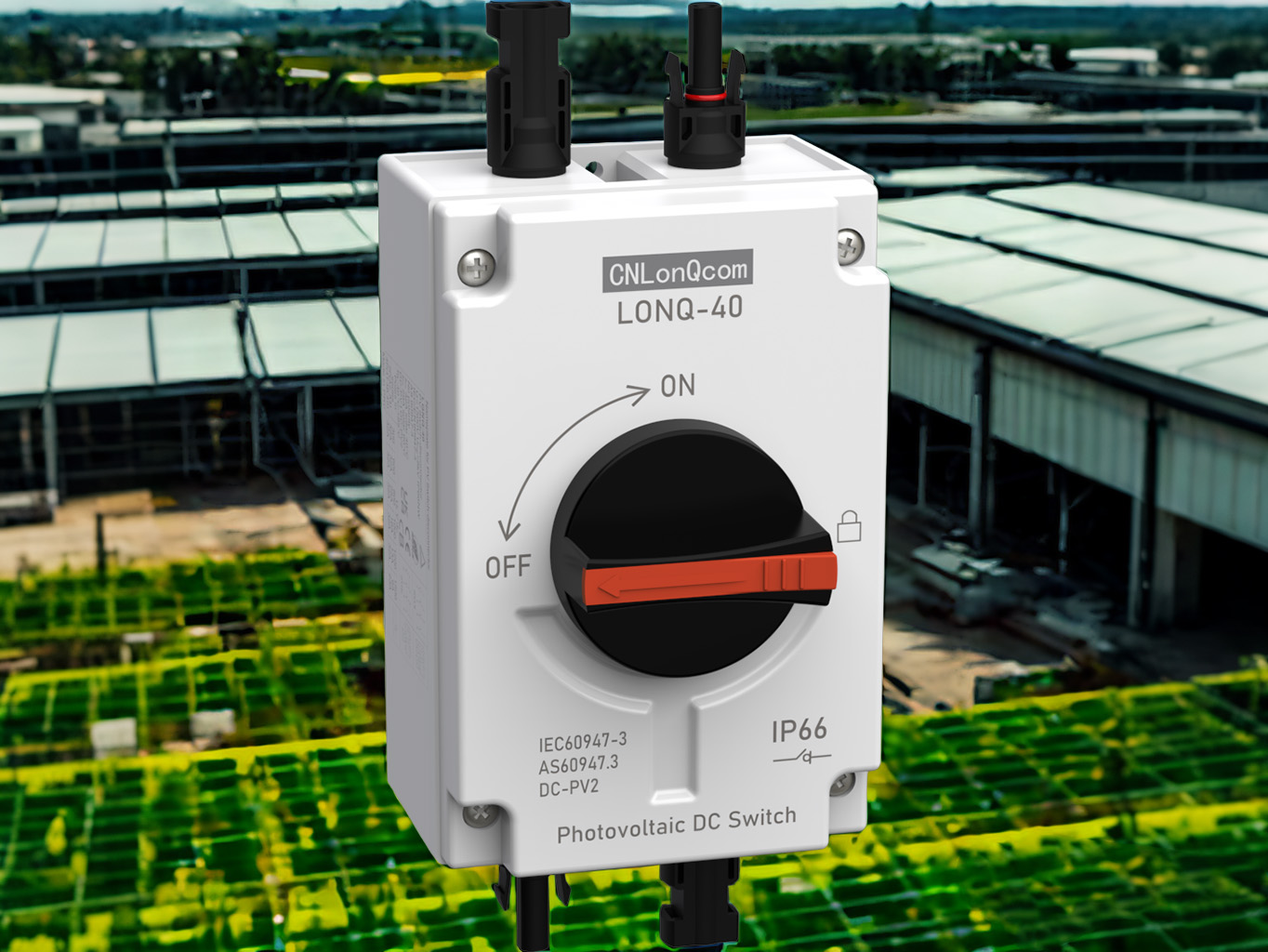

Sakelar pemutusan PV adalah sakelar pengaman yang dirancang khusus untuk sirkuit DC dalam sistem tenaga surya.     Ini melayani dua fungsi utama: isolasi listrik dan shutdown darurat, bertindak sebagai "rem darurat" dari sistem PV untuk memastikan keamanan absolut selama pemeliharaan atau kesalahan.

Fungsi inti

Isolasi Fisik: Menyediakan breakpoint yang terlihat untuk memastikan tidak ada aliran saat ini selama pemeliharaan.

Perlindungan Overload: Beberapa model mengintegrasikan sekering untuk mencegah kerusakan hubung singkat.

Segmentasi Sistem: Memungkinkan pemutusan selektif dari string individu tanpa mempengaruhi seluruh sistem.

Mengapa sistem surya harus menggunakan sakelar pemutusan khusus?

✔ Sakelar AC standar tidak dapat secara andal mengganggu busur DC (berbahaya!).

✔ Mematuhi standar keselamatan internasional (mis., NEC 690.17).

✔ Mencegah arus terbalik dari komponen yang merusak.

Ii.     Peran inti dari sakelar pemutusan PV

1. Isolasi Keselamatan (Tujuan Utama)

Keselamatan Pemeliharaan: Menyediakan breakpoint fisik yang jelas saat melayani inverter atau kabel.

Shutdown Darurat: Dengan cepat memotong tegangan DC tinggi jika terjadi kebakaran, petir, dll.

Perlindungan arus terbalik: Mencegah inverter dari daya makan kembali ke panel di malam hari.

2. Perlindungan Kelebihan (Fitur yang Ditingkatkan)

Efektivitas Implementasi Jenis Perlindungan

Perlindungan Sirkuit Pendek DC Built-in Fuse mengganggu arus kesalahan (hingga 1000VDC/20KA).

Perlindungan Overcurrent Mekanisme perjalanan termomagnetik mencegah kabel overheating/kebakaran.

Perlindungan kesalahan busur Desain Fast-Breaking (<3ms) sesuai dengan standar kesalahan ARC UL1699B.

3. Manajemen Sistem

Kontrol spesifik string: Pabrik besar dapat mengelola bagian (mis., 1 sakelar per 10 string).

Visibilitas status: Jendela indikator mekanis (beberapa dengan lampu LED) menunjukkan keadaan hidup/mati.

AKU AKU AKU.     Jenis dan pemilihan sakelar pemutusan PV

1. Oleh struktur

Ketik Fitur Aplikasi

Pegangan Jenis Manual Pegangan Mekanis + Breakpoint Terlihat, Biaya Rendah.    Sistem Komersial Perumahan/Kecil.

Tipe Break Load dapat mengganggu arus beban (membutuhkan saluran air).    Array PV skala menengah.

Jenis sekering-kombinasi DC FUSE terintegrasi, desain tujuan ganda.    Skenario arus hubung singkat yang tinggi.

2. dengan peringkat tegangan

Kelas 600VDC: Standar untuk sistem perumahan (Cina/Eropa).

Kelas 1000VDC: Peternakan Surya Besar (Persyaratan NEC A.S.).

Kelas 1500VDC: Sistem tegangan ultra-tinggi generasi berikutnya (hemat biaya).

Iv. Bagaimana cara memilih sakelar pemutusan PV?

1. Periksa sertifikasi

Amerika Utara: UL 98B, NEC 690.17.

Europe: IEC 60947-3, VDE 0660.

2. Parameter kunci

Tegangan pengenal ≥ Sistem tegangan maks (margin 20%).

Kapasitas pemecahan ≥ arus sirkuit pendek yang diharapkan.

Peringkat Perlindungan: IP65+ untuk penggunaan di luar ruangan.

V. Tips Instalasi dan Pemeliharaan

1. Lokasi Instalasi

Wajib: Dalam 1 meter dari input DC inverter (Persyaratan NEC).

Direkomendasikan: Di Combiner Box Output.

2. Pemeliharaan

Periksa oksidasi kontak setiap 6 bulan.

Uji kecepatan pemecahan setiap tahun.

Periksa perlawanan landasan sebelum musim petir.

Kesimpulan: Keselamatan pertama, isolasi adalah kuncinya!

Meskipun kecil, sakelar pemutusan PV adalah garis pertahanan terakhir untuk keselamatan pribadi.     Dengan munculnya sistem 1500V dan PV pintar, sakelar generasi berikutnya berevolusi menuju tegangan yang lebih tinggi, pemecahan lebih cepat, dan integrasi IoT.
