Pemutus Sirkuit dan Pelindung Lonjakan: Penjaga Keselamatan Sistem Fotovoltaik

Perkenalan

Dalam sistem pembangkit listrik fotovoltaik, terlepas dari "peralatan bintang" seperti panel surya dan inverter, ada dua "pahlawan tanpa tanda jasa" dengan tenang melindungi keselamatan sistem - pemutus sirkuit dan pelindung lonjakan (SPD). Mereka seperti "sekering" dan "batang petir" dari sistem tenaga, terus -menerus melindungi seluruh sistem fotovoltaik dari kesalahan listrik dan sambaran petir. Artikel ini akan membawa Anda melalui peran penting dari dua perangkat pelindung utama ini dalam sistem fotovoltaik.

I. Pemutus Sirkuit: "sakelar keselamatan" dari sistem fotovoltaik

Fungsi pemutus sirkuit

Pemutus Sirkuit adalah perangkat perlindungan arus berlebih yang paling penting dalam sistem fotovoltaik dan terutama melakukan tiga tugas utama:

Perlindungan Overload: Secara otomatis memotong sirkuit saat arus melebihi nilai desain

Perlindungan Sirkuit Pendek: Cepat lepaskan jika terjadi kesalahan sirkuit pendek

Pemutusan Manual: Menyediakan titik pemutusan yang aman untuk pemeliharaan sistem

2. Persyaratan Khusus untuk Pemutus Sirkuit Dedikasi Photovoltaic

Tidak seperti pemutus sirkuit AC biasa, pemutus sirkuit DC fotovoltaik memerlukan desain khusus:

DC ARC Kemampuan Memadamkan: DC Arcs lebih sulit untuk dipadamkan dan membutuhkan desain ruang pemadaman busur yang lebih kuat

Level Tegangan Tinggi: Tegangan kerja sistem fotovoltaik dapat mencapai lebih dari 1000V

Resistensi cuaca: tahan debu dan tahan air (setidaknya kelas IP65) diperlukan untuk pemasangan luar ruangan

3. Lokasi Aplikasi Khas

Terminal Output Seri Panel Baterai

Terminal Input DC dari Inverter

Komunikasi dan jaringan

Ii. Pelindung Lonjakan: Garis Pertahanan Menentang "Listrik Listrik"

Ancaman lonjakan yang dihadapi oleh sistem fotovoltaik

Sistem fotovoltaik, karena area distribusinya yang besar dan lokasi yang terbuka, sangat rentan terhadap:

Serangan petir langsung (probabilitas rendah tetapi sangat merusak)

Petir yang diinduksi (ancaman paling umum)

Sakelar Operasi Operasi Operasi (dihasilkan secara internal oleh sistem)

2. Prinsip kerja pelindung lonjakan

SPD seperti "spillway listrik", dalam waktu nanosecond:

Mendeteksi tegangan abnormal

Membangun jalur impedansi rendah

Menyalurkan energi berbahaya ke bumi

3. Kekhasan SPD dalam sistem fotovoltaik

DC SPD: Perlu dirancang khusus untuk sistem DC

Perlindungan Bipolar: Melindungi sirkuit positif dan negatif secara bersamaan

Tegangan operasi kontinu: itu harus disesuaikan dengan tegangan tinggi sistem fotovoltaik

Aku aku aku. Perlindungan sinergis: 1+1> 2 efek keamanan

Dalam sistem yang sebenarnya, pemutus sirkuit dan SPD perlu digunakan bersama:

Sistem Perlindungan Hierarkis

Perlindungan tingkat pertama (akhir garis yang masuk): arus amplifikasi pelepasan

Perlindungan Sekunder (Akhir Distribusi): Tekanan residual batas lebih lanjut

Dalam koordinasi dengan pemutus sirkuit: berikan perlindungan cadangan saat SPD gagal

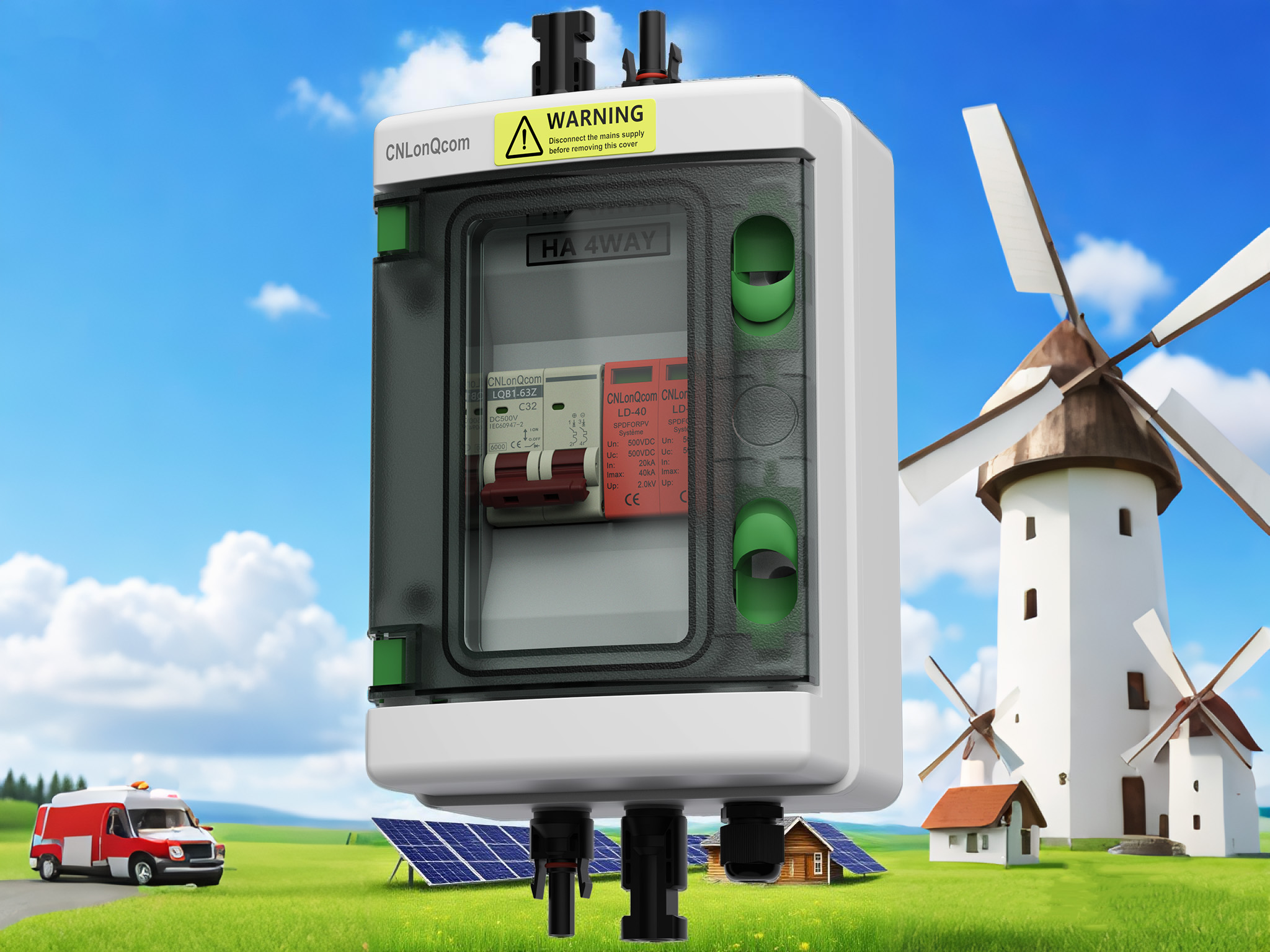

Skema kabel yang khas

SPD terhubung secara paralel ke garis dan dilindungi oleh pemutus sirkuit seri

Iv. Poin utama untuk seleksi dan pemeliharaan

Pemilihan pemutus sirkuit

Tegangan pengenal lebih besar dari atau sama dengan tegangan sistem maksimum

Kapasitas pemecahan lebih besar dari atau sama dengan arus sirkuit pendek yang diharapkan

Seleksi SPD

Tegangan operasi kontinu maksimum UC adalah ≥1.2 kali tegangan sistem

Inrush saat ini IIMP≥12.5Ka (perlindungan kelas satu)

Saran pemeliharaan

Periksa sebelum musim petir setiap tahun

Perhatikan jendela indikator status SPD

Catat berapa kali pemutus sirkuit beroperasi

Kesimpulan

Dalam sistem fotovoltaik, pemutus sirkuit dan pelindung lonjakan seperti dua "mitra keselamatan" yang terkoordinasi dengan baik: pemutus sirkuit bertanggung jawab untuk menangani kesalahan arus berlebih dalam sistem, sementara SPD bertahan terhadap serangan lonjakan eksternal. Pekerjaan kolaboratif mereka memastikan pengoperasian yang aman dari pembangkit listrik fotovoltaik selama lebih dari 25 tahun. Untuk pemilik pembangkit listrik, memilih perangkat pelindung berkualitas tinggi dan mempertahankannya secara teratur adalah bagian penting dari memastikan pengembalian investasi.
