Memahami Molded Case Circuit Breakers (MCCBs): "Penjaga" Keamanan Sirkuit Listrik

Dalam sistem distribusi tenaga listrik bertegangan rendah, terdapat perangkat utama yang secara diam-diam menjaga keamanan sirkuit — yaituPemutus Sirkuit Kotak Cetakan(MCCB). Berbeda dengan motor besar yang beroperasi dengan suara gemuruh atau instrumen presisi yang menarik perhatian, MCCB telah menjadi "penjaga keselamatan" yang sangat diperlukan dalam skenario seperti produksi industri, sistem kelistrikan gedung, dan aplikasi energi baru, berkat kemampuan perlindungannya yang kuat dan kemampuan beradaptasi yang luas. Hari ini, kita akan menjelajahi perangkat ini dari berbagai dimensi untuk mengungkap rahasia bagaimana perangkat ini melindungi keselamatan sirkuit.

I. Mengenal MCCB: Apa Itu dan Apa yang Membedakannya?

Pada dasarnya, MCCB adalah perangkat listrik pelindung yang digunakan dalam sistem distribusi tenaga listrik bertegangan rendah, dengan peran intinya sebagai "penjaga" keselamatan sirkuit. Secara struktural, ini terutama terdiri dari selungkup plastik berinsulasi berkekuatan tinggi, kontak konduktif, dan unit trip. Selungkup berinsulasi tidak hanya melindungi komponen internal dari gangguan eksternal tetapi juga secara efektif mencegah bahaya sengatan listrik.

Banyak orang bingung membedakan MCCB dengan Miniature Circuit Breakers (MCB) yang lebih umum, namun ada perbedaan signifikan di antara keduanya. Dibandingkan dengan MCB, MCCB memiliki arus pengenal yang lebih tinggi (biasanya berkisar antara 63A hingga 1600A) dan kapasitas pemutusan yang lebih kuat, sehingga memungkinkan mereka menangani skenario kelistrikan berdaya tinggi. Misalnya MCB yang biasa digunakan pada stopkontak dan rangkaian penerangan rumah tangga, sedangkan MCCB lebih diandalkan untuk melindungi motor di bengkel pabrik dan rangkaian distribusi tenaga listrik utama pada gedung-gedung besar.

II. Mengungkap Fungsi Inti: Bagaimana MCCB Melindungi Keamanan Sirkuit?

Nilai inti MCCB terletak pada "perlindungan", yang dapat dipecah menjadi tiga fungsi utama untuk melawan risiko gangguan sirkuit dari dimensi berbeda.

Pertama adalah perlindungan kelebihan beban. Ketika arus dalam suatu sirkuit terus menerus melebihi arus pengenal pemutus sirkuit — seperti ketika beberapa perangkat di pabrik dinyalakan secara bersamaan, sehingga menyebabkan beban berlebih — strip bimetalik di dalam pemutus sirkuit menjadi panas dan berubah bentuk karena efek termal dari arus. Hal ini kemudian memicu mekanisme tripping untuk memutus sirkuit dengan cepat. Proses ini secara efektif mencegah lapisan insulasi kabel terbakar akibat panas berlebih yang berkepanjangan, sehingga menghentikan kebakaran pada sumbernya.

Kedua adalah perlindungan hubung singkat. Korsleting adalah salah satu gangguan paling berbahaya dalam suatu sirkuit. Jika terjadi, lonjakan arus besar secara tiba-tiba dapat membakar peralatan bahkan menyebabkan ledakan. Pada titik ini, unit trip elektromagnetik MCCB mulai berperan: gaya elektromagnetik kuat yang dihasilkan oleh arus besar dengan cepat menarik inti besi, mendorong mekanisme tripping untuk memutus sirkuit dalam hitungan milidetik — seperti "rem darurat" untuk sirkuit — meminimalkan kerugian kesalahan hingga tingkat terbesar.

Selain itu, bergantung pada kebutuhan skenario aplikasi yang berbeda, MCCB dapat dilengkapi dengan fungsi perlindungan tambahan. Misalnya, penambahan modul arus sisa memungkinkan perlindungan kebocoran untuk mencegah sengatan listrik; memasang modul perlindungan tegangan lebih/tegangan rendah melindungi peralatan presisi dari kerusakan yang disebabkan oleh anomali tegangan, sepenuhnya menunjukkan fleksibilitas fungsinya.

AKU AKU AKU. Parameter Utama: "Indikator Keras" untuk Memilih Perangkat yang Tepat

Untuk memastikan MCCB memberikan perlindungan optimal, pemilihan parameter yang tepat sangatlah penting. Parameter inti berikut secara langsung menentukan apakah pemutus sirkuit dapat disesuaikan dengan skenario kelistrikan tertentu.

Arus pengenal (In) adalah parameter mendasar, mengacu pada arus maksimum yang dapat terus menerus disalurkan oleh pemutus sirkuit. Itu harus dicocokkan secara akurat sesuai dengan daya beban. Misalnya, dalam sistem fotovoltaik (PV), arus pengenal MCCB harus dipilih berdasarkan arus keluaran susunan PV — arus tersebut tidak boleh terlalu kecil (untuk menghindari seringnya tersandung) atau terlalu besar (untuk mencegah kehilangan tujuan perlindungannya).

Kapasitas pemutusan (Icu/Ics) berkaitan dengan kemampuan penanganan gangguan, mengacu pada arus gangguan maksimum yang dapat diinterupsi dengan aman oleh pemutus sirkuit. Saat memilih MCCB, perlu mempertimbangkan nilai arus hubung singkat yang dihitung dari sistem distribusi tenaga listrik. Jika kapasitas pemutusan tidak mencukupi, pemutus sirkuit mungkin gagal memutus sirkuit secara efektif selama terjadi gangguan hubung singkat, sehingga menyebabkan kecelakaan keselamatan yang lebih serius.

Tegangan pengenal (Ue) harus sesuai dengan level tegangan rangkaian. Peringkat umum mencakup fase tunggal 220V dan tiga fase 380V. Ketidaksesuaian tegangan tidak hanya akan mempengaruhi pengoperasian normal pemutus sirkuit tetapi juga dapat merusak komponen internal.

Kurva tersandung menentukan sensitivitas perlindungan. Tipe kurva umum (B, C, D) cocok untuk beban yang berbeda. Misalnya, Kurva C berlaku untuk penerangan dan beban listrik umum, sedangkan Kurva D — dengan toleransi yang lebih kuat terhadap arus masuk — lebih cocok untuk peralatan dengan arus start yang tinggi, seperti motor dan kompresor.

IV. Aplikasi yang Beragam: Sebuah "Penghalang Keamanan" dari Industri hingga Kehidupan Sehari-hari

Dengan kinerjanya yang luar biasa, MCCB diterapkan di hampir semua aspek distribusi daya tegangan rendah.

Di bidang distribusi tenaga industri, MCCB bertindak sebagai "manajer keselamatan" di bengkel pabrik, memberikan perlindungan kelebihan beban dan arus pendek untuk peralatan berdaya tinggi seperti motor, jalur produksi, dan peralatan mesin besar, memastikan proses produksi tidak terganggu oleh gangguan sirkuit.

Dalam membangun sistem kelistrikan — baik di pusat perbelanjaan, gedung perkantoran, atau bangunan tempat tinggal bertingkat tinggi — MCCB sering digunakan sebagai sakelar utama di kotak distribusi atau sakelar pelindung untuk distribusi daya di lantai. Mereka menjaga keamanan kelistrikan seluruh bangunan dan mencegah pemadaman listrik skala besar atau kebakaran yang disebabkan oleh gangguan sirkuit lokal.

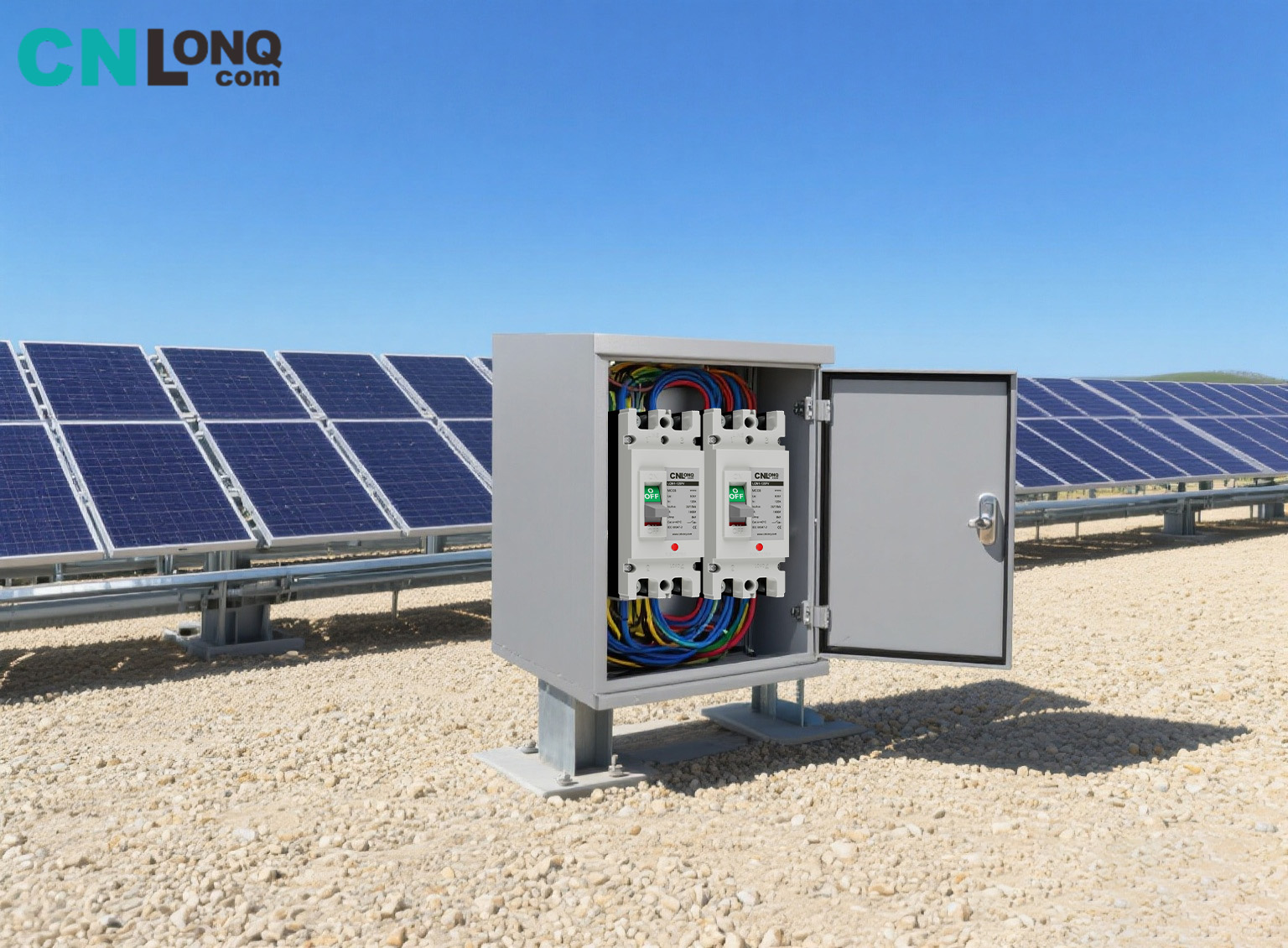

Di sektor energi baru, peran mereka juga sama pentingnya. Dalam sistem PV, MCCB dipasang di kotak penggabung dan di sisi inverter untuk melindungi sirkuit keluaran susunan PV; dalam sistem penyimpanan energi, mereka melindungi sirkuit baterai, mencegah risiko keselamatan seperti pengisian daya yang berlebihan dan arus pendek baterai, dan memberikan perlindungan untuk penerapan energi ramah lingkungan.

Bahkan dalam skenario sipil berkekuatan tinggi seperti vila dan tempat tinggal besar, MCCB dapat memberikan perlindungan yang andal untuk peralatan rumah tangga berdaya tinggi seperti AC sentral, pemanas air listrik, dan sistem pemurnian air seluruh rumah, sehingga memecahkan masalah arus pengenal yang tidak mencukupi pada MCB biasa.

V. Keuntungan Utama: Mengapa MCCB Merupakan "Pilihan Utama"?

Dibandingkan dengan perangkat pelindung lainnya, MCCB memiliki keunggulan tersendiri — yang menjadi alasan utama penerapannya secara luas.

Kemampuan beradaptasi terhadap lingkungan yang kuat menjadi sorotan utama. Penutup plastik berinsulasi berkekuatan tinggi dapat tahan terhadap lingkungan yang keras seperti suhu tinggi, suhu rendah, kelembapan, dan radiasi UV. Baik di pembangkit listrik PV luar ruangan atau ruang distribusi bawah tanah, MCCB dapat beroperasi secara stabil dan kecil kemungkinannya untuk menua atau gagal karena faktor lingkungan.

Keandalan yang tinggi tercermin dari presisi komponen inti. Bagian-bagian penting seperti unit trip menjaga keakuratan yang stabil, dan ada sedikit risiko kesalahan pengoperasian atau kegagalan perlindungan selama penggunaan jangka panjang, sehingga memberikan perlindungan berkelanjutan untuk keselamatan sirkuit.

Pengoperasian dan pemeliharaan yang mudah menurunkan ambang batas penggunaan. Dengan struktur kompak dan ukuran sedang, MCCB dapat langsung diintegrasikan ke berbagai peralatan distribusi listrik tanpa memerlukan peralatan yang rumit selama pemasangan. Perawatan harian hanya memerlukan pemeriksaan rutin untuk mengetahui adanya kerusakan pada penutup atau kabel yang kendor, dan pengujian manual tahunan terhadap "tombol trip" — tidak diperlukan penggantian komponen secara berkala, sehingga secara signifikan mengurangi biaya pengoperasian dan pemeliharaan.

Selain itu, kemampuan perluasan yang baik memungkinkan MCCB beradaptasi dengan kebutuhan cerdas. Dengan menambahkan kontak tambahan dan modul alarm, fungsi seperti pemantauan jarak jauh dan peringatan kesalahan dapat diwujudkan, sehingga memenuhi persyaratan manajemen cerdas dalam sistem distribusi daya modern.

VI. Penggunaan dan Pemeliharaan: Memastikan "Penjaga" Bekerja Jangka Panjang

Untuk memastikan MCCB mempertahankan kinerja yang stabil dalam jangka panjang, penggunaan standar dan pemeliharaan rutin sangat penting.

Kepatuhan yang ketat terhadap standar instalasi diperlukan. Saat memasang kabel, terminal harus dikencangkan untuk menghindari panas berlebih yang disebabkan oleh kontak yang buruk; kabel hidup, kabel netral, dan kabel ground harus tersambung dengan benar. Membalikkan polaritas dapat menyebabkan fungsi perlindungan menjadi tidak efektif, sehingga menimbulkan potensi bahaya keselamatan.

Perawatan harian tidak boleh diabaikan. Dianjurkan untuk memeriksa kerusakan atau retakan pada penutup dan terminal yang kendor setiap triwulan. Setiap tahun, tekan "tombol trip" secara manual untuk menguji apakah fungsi perlindungan berfungsi normal — jika tombol gagal memicu trip, diperlukan pemeriksaan atau penggantian tepat waktu.

Pada saat yang sama, pantangan penggantian harus diingat: setelah terjadi kesalahan, jangan menyetel ulang pemutus secara membabi buta. Pertama, identifikasi penyebab gangguan (misalnya, peralatan kelebihan beban atau titik arus pendek pada saluran) dan setel ulang hanya setelah gangguan teratasi. Jika pemutus berulang kali putus atau penutupnya rusak, maka harus segera diganti meskipun tidak ada kerusakan eksternal yang jelas — "kesalahan pengoperasian" tidak diperbolehkan, karena dapat menyebabkan kecelakaan keselamatan karena penuaan peralatan.

Dari struktur dasar hingga fungsi inti, mulai dari pemilihan parameter hingga penerapan praktis, MCCB membangun "penghalang keselamatan" yang kokoh untuk sistem distribusi tenaga listrik bertegangan rendah. Memahami dan menggunakannya dengan benar akan lebih menjamin keamanan sirkuit dan memberikan dukungan kuat untuk operasi produksi dan kehidupan sehari-hari yang stabil.
