Apa saja skenario penggunaan kotak penggabung DC?

Prinsip pengoperasian akotak penggabungterutama melibatkan koneksi dan perlindungan sirkuit. Ketika modul fotovoltaik menghasilkan daya DC, modul tersebut dihubungkan ke port input kotak penggabung melalui kabel. Sirkuit di dalam kotak penggabung menggabungkan dan mendistribusikan daya DC ini, kemudian mengeluarkan daya DC gabungan tersebut ke inverter atau peralatan lainnya. Selama proses penggabungan, kotak penggabung memantau parameter seperti arus, tegangan, dan daya untuk setiap rangkaian fotovoltaik, dan menerapkan perangkat perlindungan untuk hubung singkat, sambungan balik, dan arus lebih.

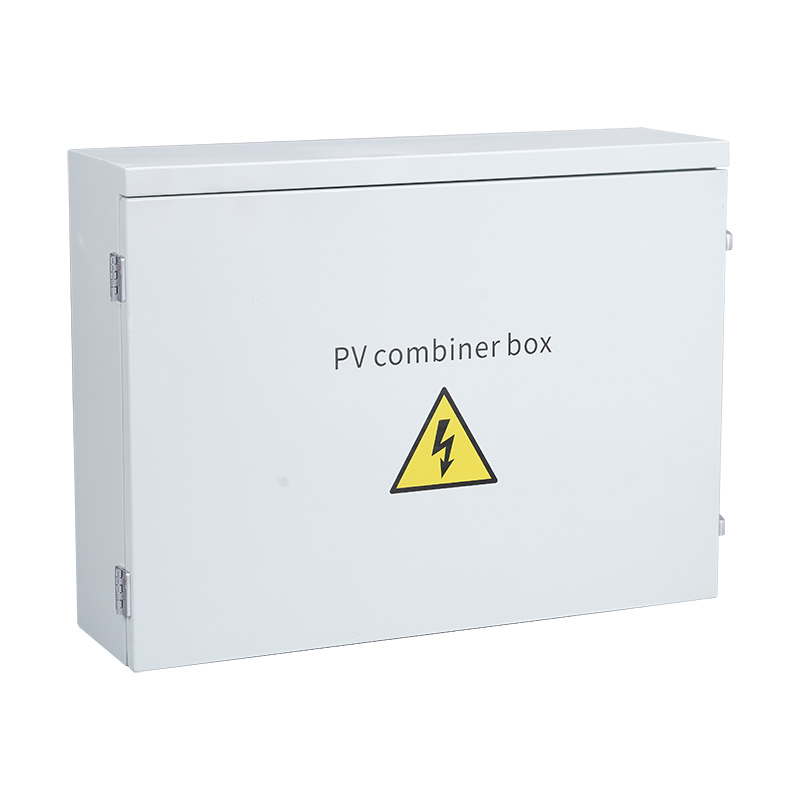

1. Kotak penggabung DC

Ini menggabungkan banyak halDCarus yang dihasilkan oleh susunan surya ke input inverter. Untuk mengurangi dampak pada jaringan dan mencegah kerusakan pada inverter karena tegangan berlebih, biasanya digunakan sambungan paralel multisaluran. Berdasarkan rentang tegangan DC masukan inverter, sejumlah modul PV dengan spesifikasi yang sama dihubungkan secara seri untuk membentuk rangkaian modul PV. String ini kemudian dihubungkan ke kotak penggabung proteksi petir susunan PV. Outputnya kemudian disalurkan melalui penangkal petir dan pemutus arus, memfasilitasi koneksi ke inverter berikutnya.

2. Kotak penggabung AC

Ini digunakan untuk sistem pembangkit listrik fotovoltaik yang terdiri dari inverter string dan dipasang di antara sisi keluaran AC inverter dan titik/beban sambungan jaringan. Dilengkapi dengan pemutus sirkuit masukan, pemutus sirkuit keluaran, penangkal petir AC, dan instrumen pemantauan cerdas opsional (memantau tegangan sistem, arus, daya, energi listrik, dan sinyal lainnya). Fungsi utamanya adalah untuk menggabungkan arus keluaran dari beberapa inverter dan melindungi inverter dari bahaya dari sisi/beban sambungan jaringan AC. Ini berfungsi sebagai titik pemutusan keluaran inverter, meningkatkan keamanan sistem, dan melindungi keselamatan personel instalasi dan pemeliharaan.

Catatan tentang instalasi listrik kotak penggabung

(1) Hanya insinyur listrik profesional yang dapat mengoperasikan dan menyambungkan kabel; pengoperasian dan pemasangan kabel harus mematuhi standar yang relevan di negara dan wilayah setempat;

(2) Sebelum memasangkotak penggabung, gunakan megohmmeter untuk melakukan pengujian isolasi pada komponen internal.

(3) Tata letak dan jarak komponen di dalam kotak harus mematuhi ketentuan peraturan terkait dan harus memastikan persyaratan komisioning, pengoperasian, pemeliharaan, inspeksi, dan pengoperasian yang aman.

(4) Input dan output tidak dapat dihubungkan secara terbalik.

(5) Setelah menghubungkan kotak sambungan proteksi petir PV ke sistem pembangkit listrik PV, terminal grounding dari kotak proteksi petir harus dihubungkan secara andal ke kabel ground atau busbar proteksi petir.

(6) Saat menyambungkan kabel eksternal, pastikan sekrup dikencangkan untuk mencegah kabel kendor.

(7) Diagram sistem yang tidak pudar dan diagram pengkabelan sekunder yang diperlukan harus ditempelkan dengan kuat di dalam kotak atau di pintu lemari.

(8) Kabel tahan api harus digunakan untuk pengkabelan. Mereka harus diatur dengan rapi, indah, dan dipasang dengan aman untuk memastikan kontak yang baik.
