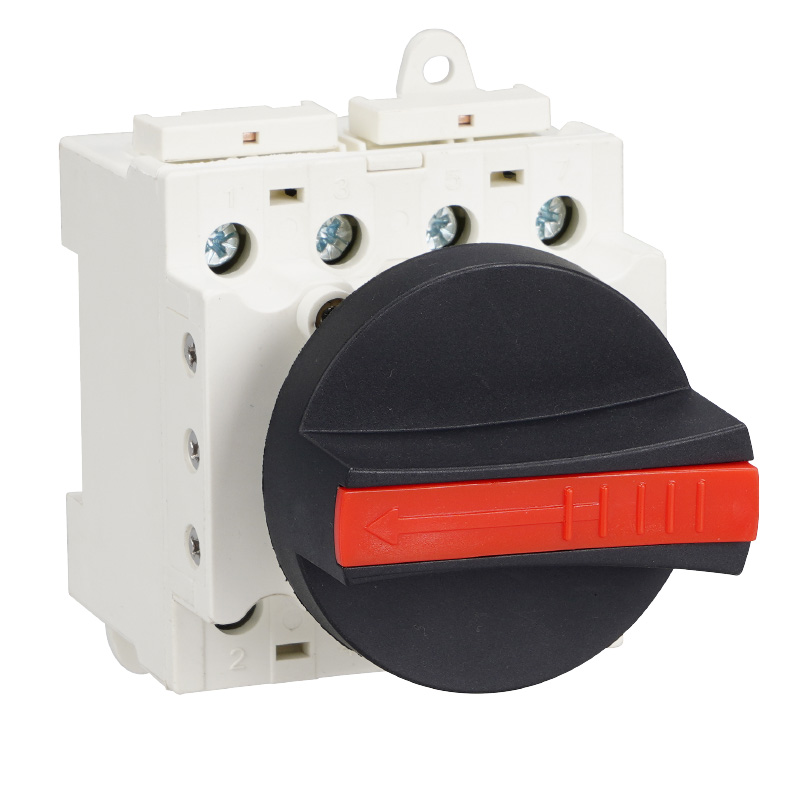

Putuskan sambungan modul distribusi daya sakelar 2p/4p

Data teknis
Model	LONQ-40.X LONQ-40.I LONQ-40.F
Jenis	PV DC Sakelar Isolator Putus
Rangkaian	2 dalam 2 out atau 2 in 1 out atau 1 in 1 out atau 1 in 2 out
Dinilai arus di (a)	32	32	32	32	32	23
Tegangan kerja yang dinilai ue (V)	300	600	800	1000	1200	1500
Tegangan isolasi terukur UI (V)	1500v
Tiang	4p
Impuls Nilai Tekanan Tegangan UIMP (KV)	8
Tahan waktu singkat ICW saat ini (KA)	1
Metode kabel	Non-terpolarisasi
Standar	IEC/EN60947-3 GB/T 14048.3
Fitur Insolasi	Ya
Kelas Retardant Api	UL94V-0
Bahan perumahan	Pa
Bahan konduktor	Tembaga berlapis perak
Sertifikat Kualitas	TUV 、 CE 、 CB 、 UKCA 、 AZ 、 CCC 、 ISO9001 、 ROHS
Kehidupan Mekanik (Waktu)	20000
Kehidupan Listrik (Waktu)	6000
Posisi kenop	MATI pada 9 jam, aktif pada 12 jam
Suhu operasi	-40 ℃ hingga +85 ℃
Kelembaban	≤95%
Ketinggian	2000m
Instalasi	35mm DIN Rail
Detail Pengemasan	1 pcs per kotak dalam, 50 pcs per karton
Hubungi Diagram Pengkabelan
Hubungkan Kode Metode	Jenis Sirkuit		Diagram menang		Muat Diagarm
2p (A2)	2 tiang secara seri untuk satu string, 1 beban
2p (A4)	2 tiang secara seri untuk satu string, total 2 beban
4p (4t)	4 Polandia secara seri, untuk satu string
4p (4b)	4 Polandia secara seri, untuk satu string
4p (4s)	4 Polandia secara seri, untuk satu string

PV Putuskan
Sakelar bawaan

DC1200V 32A 2IN 2OUT

sirkuit lsolation

Perlindungan tegangan berlebihan

Perlindungan Sirkuit Pendek

Bahan: PA

IP66Tahan lama

Resistensi UV

Retardant api

Non-terpolarisasi

-40 ℃ ~ +85 ℃

UKURAN

L*w*h: 71.5*65.7*105 (mm)

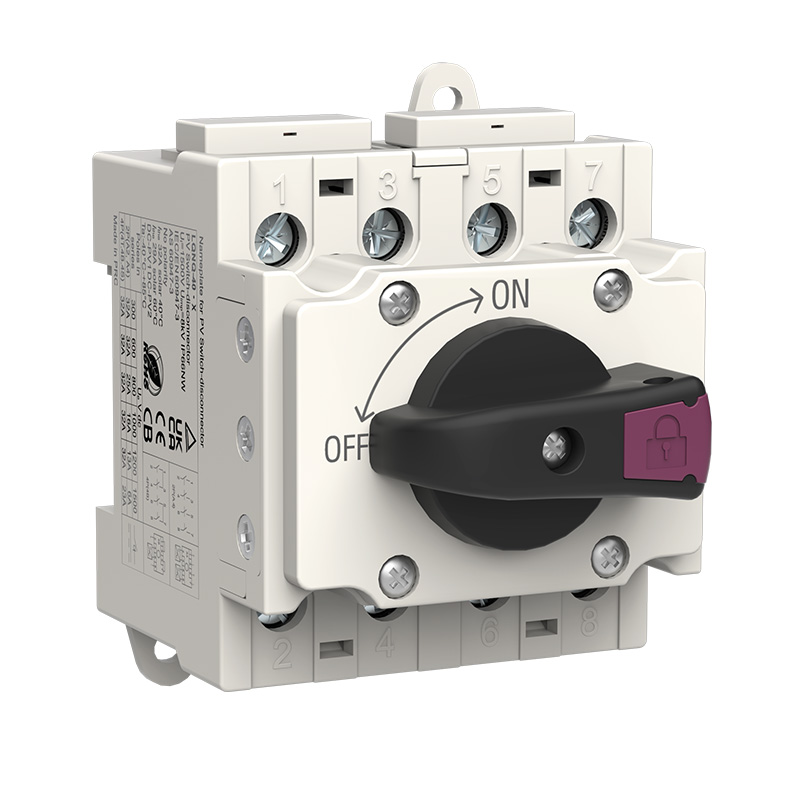

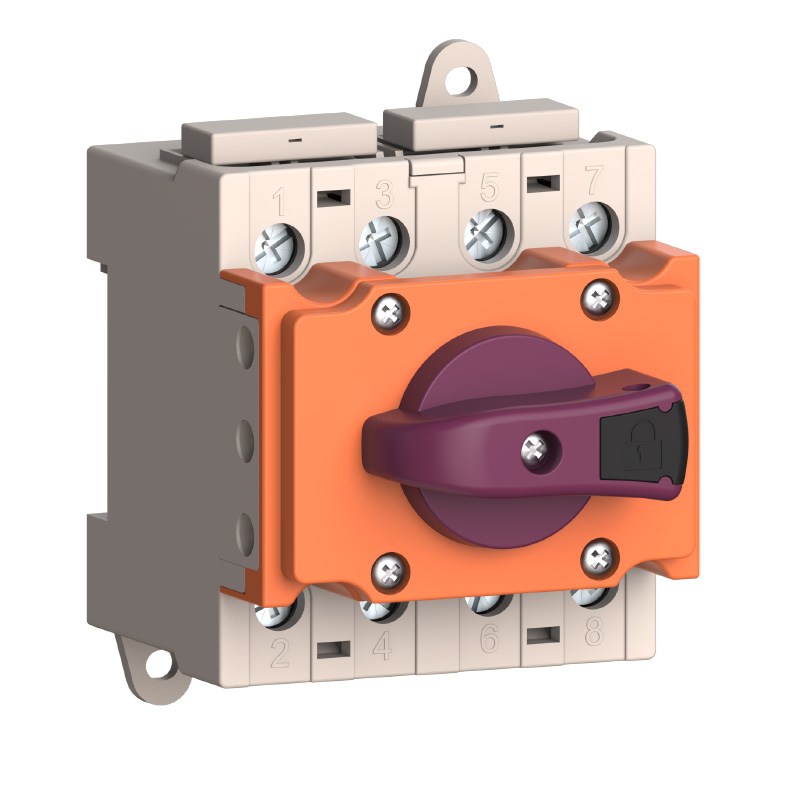

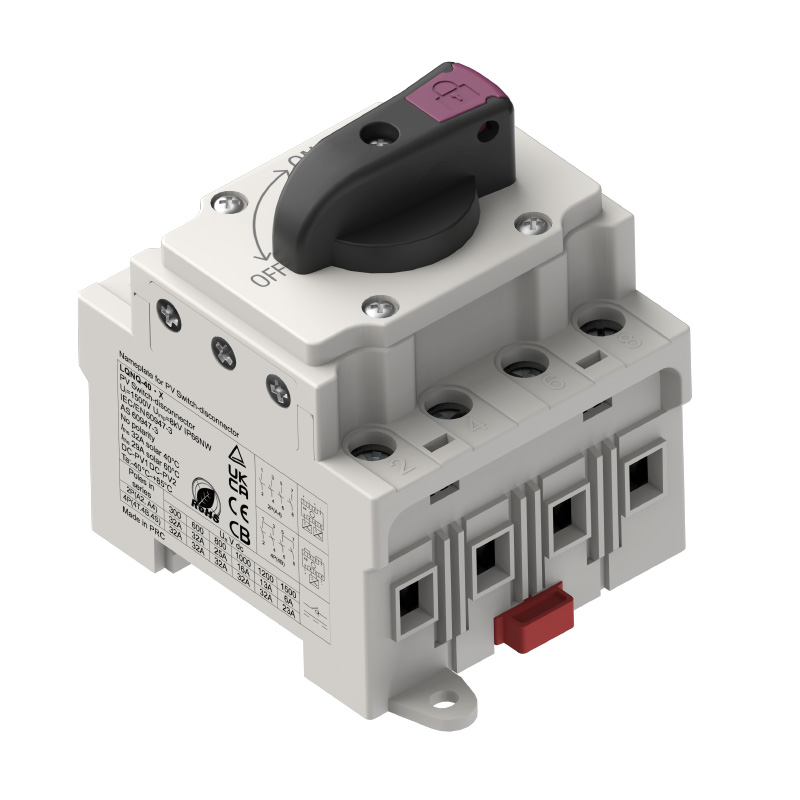

Lonq-40.x

Lonq-40.i

Lonq-40.f

Kemasan yang tegas

menjamin penggantian barang yang rusak

1Produk di dalam kotak dalam

3 lapisan kertas kraft menebal

2Kotak luar

5-ply Extra Extra Hard

3Pengiriman

Pengiriman Cepat

Model	Polandia	Kotak dalam (Pcs/cm)	Kotak luar (cm)	Qty (PC)	G.W. (KGS)
Lonq-40.2-2-	4p	1/26*10.8*12	57.5*27.5*49.5	20	21

Sepenuhnya bersertifikat

Produsen sumber bermerek dengan kualitas tinggi dan harga murah

Catatan: Hubungi kami untuk lebih banyak sertifikat

Instalasi dan Kabel

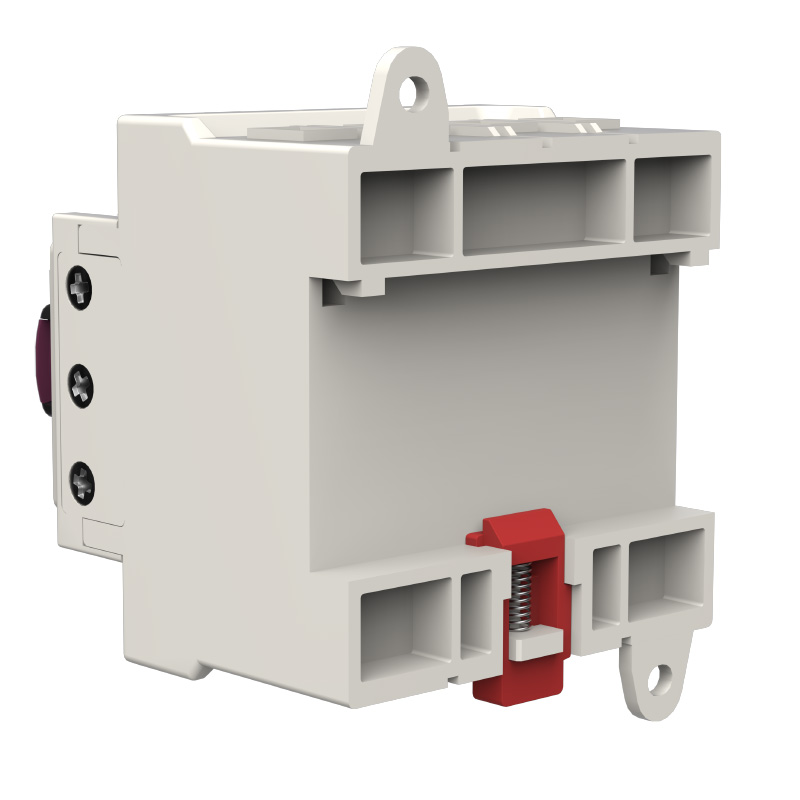

Instalasi dan Pembongkaran

Dari rel

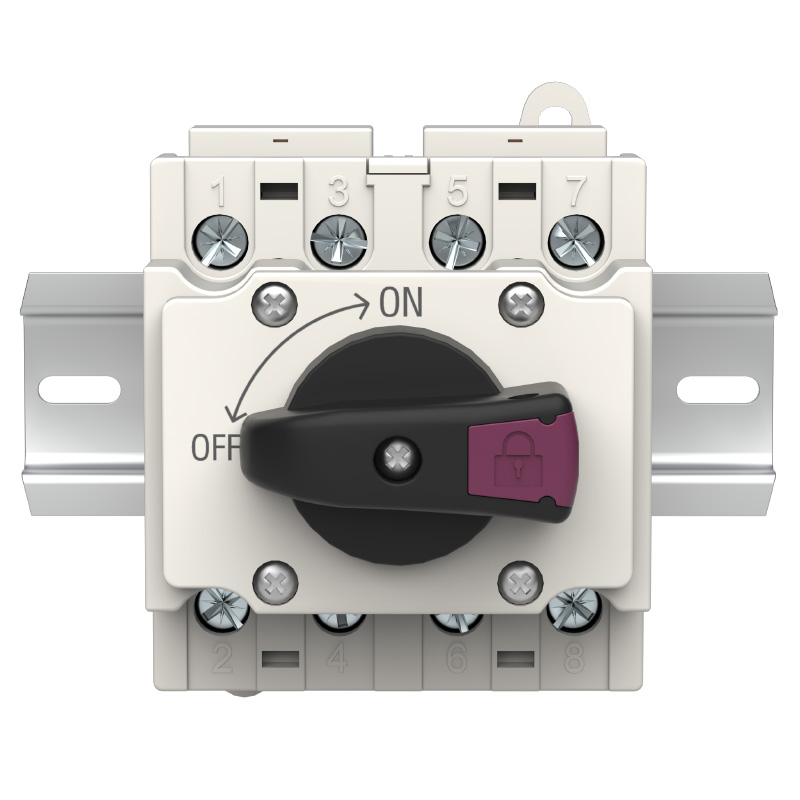

Pasang rel 35mm DIN secara horizontal di lingkungan yang stabil.

Instalasi

①.Hang slot sakelar putuskan di rel DIN
②. Pusat ujung bawah sakelar putuskan ke rel DIN

Pembongkaran

①. Pusat sakelar ke atas
②.Durn bagian atas penyihir keluar dari rel DIN

Hubungkan kabel

1 dari 1 keluar

1 dari 1 keluar

1 dari 1 keluar

2 dalam 2 keluar

Tip:
Desain kabel yang tidak terpolarisasi, berbagai metode pengkabelan, Lebih banyak metode koneksi dapat menghubungi kami!

Detail Produk

Retardant api

Sangat mudah beradaptasi

Dampak resistensi

Pemadaman busur cepat,
tegangan isolasi hingga 1500V

Korosi-
sekrup tahan

Melewati semprotan garam
Tes selama 48 jam
tanpa korosi

Tembaga tebal dengan
kontak berlapis perak

Konduktivitas yang lebih baik
dan stabilitas

Magnet

Busur cepat
Pemadaman

Perumahan pa

Tahan lama,
UL 94V-0
Retardant api

Skenario Aplikasi

Keluarga produk

(Catatan: diperlukan lubang)

Dimodelkan:

LQNQ-40

Rangkaian:

1 string

Lihat lebih banyak

Dimodelkan:

LQNQ-40.1PV

Rangkaian:

1 string

Lihat lebih banyak

Dimodelkan:

LQNQ-40.2PV

Rangkaian:

2 string

Lihat lebih banyak

(Catatan: diperlukan kabel)

Dimodelkan:

LQNQ-40.M12

Rangkaian:

1 string

Lihat lebih banyak

(Catatan: diperlukan kabel)

Dimodelkan:

LQNQ-40.M20

Rangkaian:

1 atau 2 string

Lihat lebih banyak

(Catatan: sakelar bawaan)

Dimodelkan:

LQNQ-40.2-2

Rangkaian:

2 string

Lihat lebih banyak

(Catatan: sakelar bawaan)

Dimodelkan:

LQNQ-40.X

Rangkaian:

1 atau 2 string

Lihat lebih banyak

Dimodelkan:

LQNQ-40.I

Rangkaian:

1 atau 2 string

Lihat lebih banyak

(Catatan: Aksesori PV)

Dimodelkan:

Konektor PV

Nilai saat ini:

6a ~ 60a

Lihat lebih banyak

Tata letak global cnlonqcom

Selamat datang untuk menjadi agen kami

Kami akan memberikan agen kami dengan:

1. Harga yang lebih menguntungkan
2. Saluran Pameran/Penjualan
3. Perlindungan Harga Area
4. Dukungan OEM/ODM
5. Dukungan Teknis & Aksesori
6. Rabat Target Penjualan Tahunan

● CNLONQCOM adalah produsen yang berspesialisasi dalam produksi modul distribusi daya sakelar pemutusan 2P/4P, yang dirancang untuk sistem fotovoltaik perumahan atau komersial mulai dari 1kW hingga 20kW. Sakelar ini dimaksudkan untuk pemasangan antara panel surya dan pengontrol pengisian daya, panel surya dan inverter, atau antara panel surya itu sendiri.

● Menampilkan switch-disconnector PV pra-kabel dengan konektor surya, produk kami memungkinkan instalasi yang lebih cepat dan lebih aman. Dengan kemampuan untuk memutuskan beban hingga 8 kali lipat arus yang dinilai, mereka adalah pilihan ideal untuk setiap kesempatan yang membutuhkan isolasi listrik seperti perbaikan, pemeliharaan, inspeksi, dan pemasangan.

● Selain itu, modul distribusi sakelar pemutusan kami 2P/4P terbuat dari perumahan PA dengan peringkat tahan api UL94V-0, tahan UV, dan konduktor terbuat dari tembaga tebal dengan pelapisan perak untuk pembangkit panas rendah.

● Kompatibilitas switch-disconnector PV kami dengan konektor surya membuatnya cocok untuk sistem tenaga surya di RV, kapal, dan sistem surya off-grid/on-grid, yang dirancang khusus untuk sistem surya rumah dan sistem surya komersial. Ini menawarkan perlindungan komprehensif dengan sakelar isolator yang independen dan tertutup dan gembok yang memastikannya REM
