"Gerbang Keselamatan" dalam Sistem Fotovoltaik: Peran Penting Sakelar Putus

Dalam "keluarga" sistem pembangkit listrik fotovoltaik, ada wali yang diam - sakelar pemutusan. Meskipun tidak mencolok, komponen ini sangat penting untuk memastikan operasi sistem yang aman. Mari kita jelajahi pentingnya "wali keselamatan" vital ini.

Putuskan sambungan sakelar: Gerbang keselamatan sistem daya

Sakelar pemutusan, seperti namanya, adalah perangkat switching yang digunakan untuk mengisolasi sirkuit. Karakteristik utamanya meliputi:

(1) Poin -poin yang terlihat

(2) Tidak ada kemampuan memusat busur (dilarang secara ketat untuk operasi beban)

(3) Fungsi utama memberikan perlindungan isolasi listrik

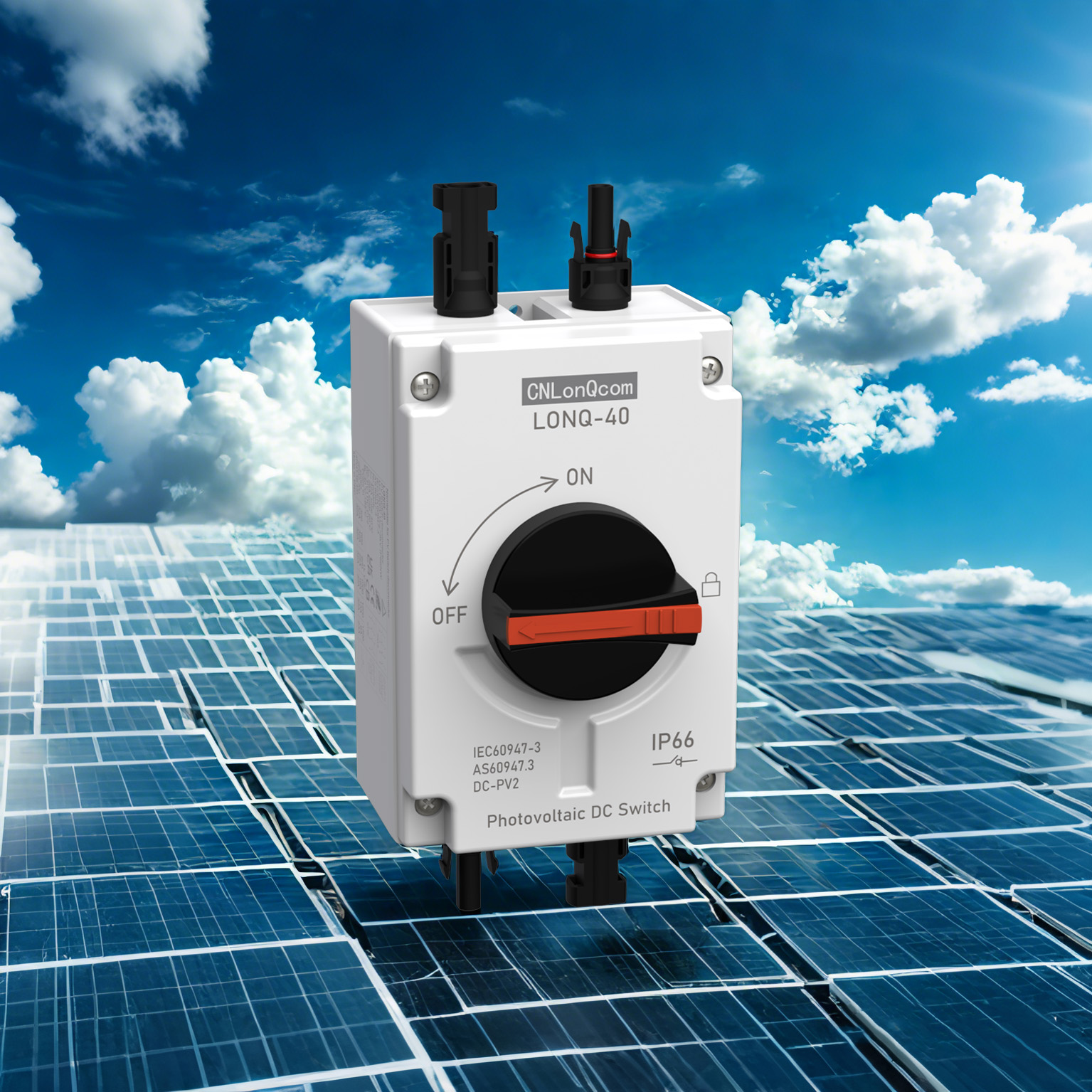

Fitur Khusus Sakelar Putus PV

Sistem PV membutuhkan sakelar pemutusan khusus yang berbeda secara signifikan dari sakelar konvensional:

Desain khusus DC:

Sistem PV menghasilkan arus searah, di mana busur DC lebih sulit dipadamkan daripada AC AC, memerlukan pertimbangan desain khusus.

Peringkat tegangan yang lebih tinggi:

Sementara sistem AC rumah tangga beroperasi pada 220V, sistem PV dapat mencapai 600V atau bahkan 1500V.

Perlindungan ganda:

Biasanya membutuhkan pemutusan simultan dari kutub positif dan negatif untuk memastikan isolasi lengkap.

Perlawanan Cuaca:

Fitur IP67 Waterproof Enclosure untuk menahan lingkungan luar yang keras, dengan bahan PA yang secara efektif menahan radiasi UV, suhu tinggi, dan kelembaban.

Empat Alasan Penting untuk Memasang Sakelar Putus dalam Sistem PV

(1) Persyaratan Pemeliharaan Keselamatan:

Modul PV secara terus -menerus menghasilkan daya saat terkena cahaya, membuat sakelar pemutusan penting untuk isolasi daya lengkap.

(2) Perlindungan busur DC:

Sakelar pemutusan profesional dapat mengontrol durasi busur dalam 2ms.

(3) Kebutuhan pemeliharaan sistem:

Pemeliharaan inverter dan operasi ekspansi sistem memerlukan isolasi daya lengkap yang dijamin.

(4) Mandat Peraturan:

Standar internasional seperti IEC 60947-3 secara eksplisit memerlukan instalasi.

Standar Instalasi Profesional

(1) Persyaratan Lokasi Instalasi:

Terminal input DC inverter (wajib)

Terminal output kotak kombiner (disarankan)

Dalam ≤3 meter inverter (persyaratan standar)

(2) Proses instalasi standar:

① Konfirmasi power-off sistem lengkap

② Pilih lokasi instalasi yang berventilasi baik

③ Menerapkan instalasi vertikal (miring ≤5 °)

④ Gunakan konektor MC4 khusus PV

⑤ Kencangkan terminal ke torsi yang ditentukan (biasanya 4-5N · m)

⑥ Pasang cincin penyegelan tahan air dan tahan air

Pertimbangan Operasi Keselamatan

(1) Standar Operasi:

Harus menggunakan alat terisolasi

Kenakan 1000V sarung tangan berinsulasi selama operasi

Lepaskan sisi AC sebelum sisi DC

(2) Persyaratan Pemeliharaan:

Tes Operasi Mekanik Bulanan

Inspeksi Kondisi Kontak Triwulan

Pengukuran Resistansi Kontak Tahunan (<50mΩ)

(3) Kriteria Seleksi:

Peringkat tegangan ≥1.25 × tegangan sistem

Peringkat Saat Ini ≥1.56 × ISC

Harus memiliki sertifikasi TUV/UL/VDE

Pertanyaan yang sering diajukan

T: Dapatkah sakelar biasa digunakan sebagai gantinya?

A: Sama sekali tidak! Sakelar konvensional tidak dapat dengan andal mengganggu arus DC dan dapat dengan mudah menyebabkan kesalahan busur.

T: Apakah sakelar pemutusan membutuhkan operasi harian?

A: Tidak. Mereka terutama berfungsi sebagai perangkat cadangan keselamatan dan hanya boleh dioperasikan bila perlu.

T: Berapa banyak sakelar pemutusan yang dibutuhkan suatu sistem?

A: Minimal, satu di input inverter; Sistem yang lebih besar harus menambahkannya di kotak kombiner.

Kesimpulan

PV Putuskan Sakelar Fungsi seperti sekering rumah tangga- tidak mencolok dalam operasi harian tetapi berpotensi menghemat hidup dan properti di saat-saat kritis. Tiga elemen sangat diperlukan: produk berkualitas, instalasi standar, dan inspeksi reguler. Ingat: Dalam sistem PV, keamanan harus selalu didahulukan!

Bagi mereka yang merencanakan sistem PV atau dengan masalah keamanan tentang instalasi yang ada, CNLONQCOM menyediakan konsultasi ahli untuk melengkapi sistem Anda dengan "gerbang keselamatan" yang andal. Penggunaan listrik yang aman dimulai dengan memilih sakelar pemutusan yang tepat!
