Perlindungan Lonjakan: Garis pertahanan kritis untuk keselamatan listrik

Perkenalan

Dalam sistem listrik modern, perlindungan lonjakan telah menjadi tindakan pengaman yang sangat diperlukan. Apakah dalam catu daya perumahan, produksi industri, atau sistem pembangkit listrik fotovoltaik, fluktuasi tegangan instan dapat menyebabkan konsekuensi yang parah. Artikel ini secara sistematis memperkenalkan prinsip, aplikasi, dan kriteria seleksi perlindungan lonjakan untuk membantu pembaca mendapatkan pemahaman komprehensif tentang teknologi keselamatan listrik vital ini.

1. Mengapa kita membutuhkan perlindungan lonjakan?

1.1 Bahaya Surge

A lonjakan(atau lonjakan listrik) mengacu pada fluktuasi tegangan atau arus yang tiba -tiba dan parah, biasanya berlangsung dari mikrodetik hingga milidetik, dengan tegangan berpotensi mencapai ribuan volt. Tegangan transien ini terutama berasal dari:

Lightning Strikes: Lightning langsung atau terinduksi

Fluktuasi jaringan: switching sistem daya, kesalahan sirkuit pendek

Operasi Peralatan: Startup/Shutdowns Motor Besar, Switching Transformer

1.2 Risiko potensial

Sistem listrik yang tidak terlindungi menghadapi banyak risiko:

Kerusakan Peralatan: Rincian Komponen Elektronik, Kegagalan Insulasi

Kehilangan Data: Kegagalan Server dan Perangkat Penyimpanan

Gangguan Produksi: Kegagalan Sistem Kontrol Industri

Bahaya kebakaran: busur yang diinduksi tegangan dan sirkuit pendek

1.3 Kerugian Ekonomi

Statistik menunjukkan bahwa sekitar 30% dari kasus kerusakan peralatan listrik terkait dengan lonjakan, yang mengakibatkan kerugian ekonomi tahunan sebesar miliaran dolar. Perlindungan lonjakan yang tepat dapat secara signifikan mengurangi risiko ini.

2. Di mana perlindungan lonjakan harus dipasang?

2.1 Lokasi Perlindungan Utama

Strategi perlindungan lonjakan yang kuat menggunakan pendekatan berjenjang:

Perlindungan Primer (Tipe 1)

Lokasi: saluran masuk panel distribusi utama

Fungsi: Melindungi dari sambaran petir langsung dan lonjakan besar

Parameter Khas: IMAX ≥ 50KA

Perlindungan Sekunder (Tipe 2)

Lokasi: Panel sub-distribusi

Fungsi: Membatasi tegangan residual dan memberikan perlindungan tambahan

Parameter Khas: IMAX ≥ 20KA

Perlindungan Tersier (Tipe 3)

Lokasi: Perangkat front-end

Fungsi: memberikan perlindungan presisi untuk peralatan sensitif

Parameter Khas: IMAX ≥ 5KA

2.2 Aplikasi Khusus

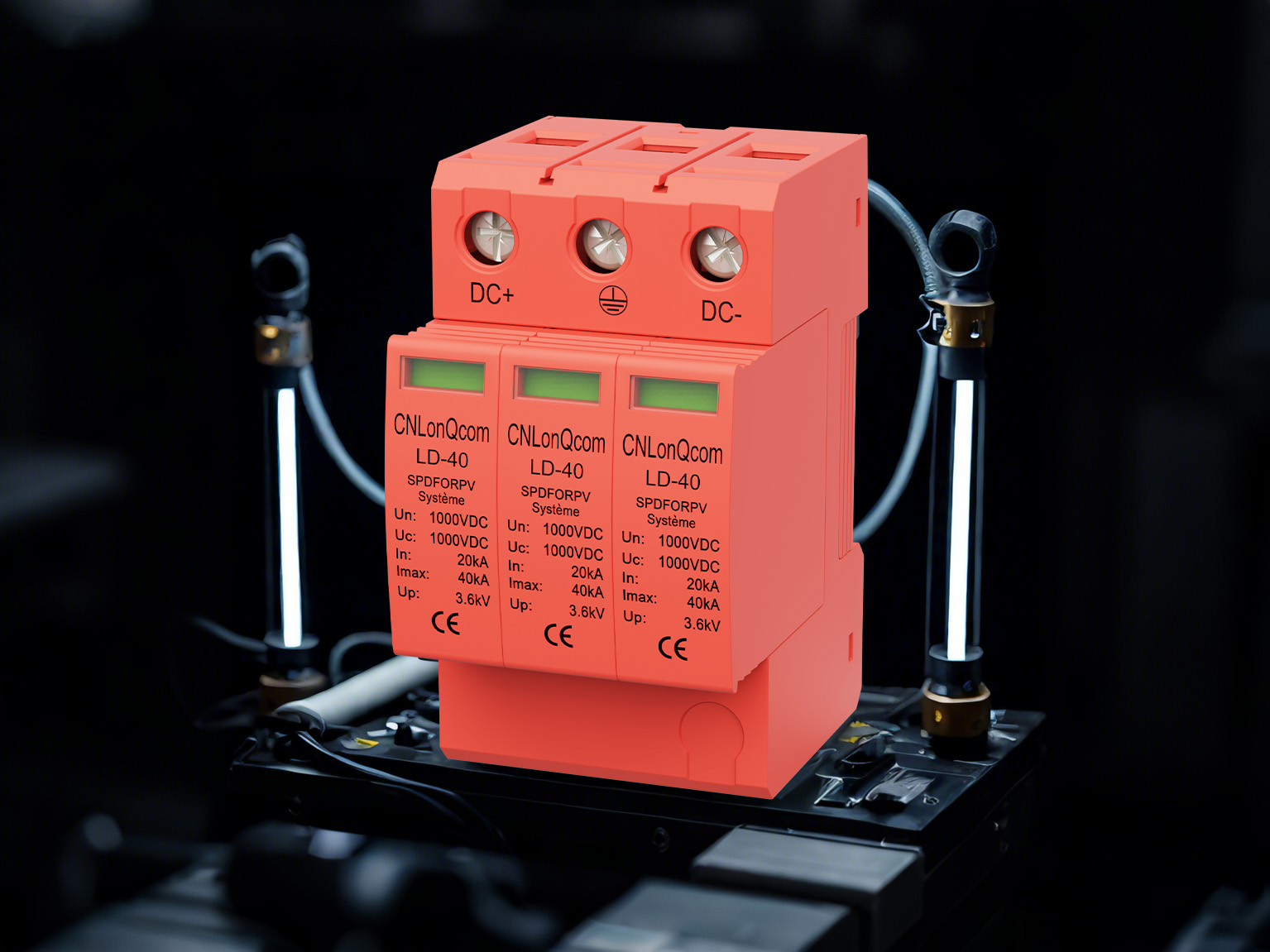

Sistem fotovoltaik: Diperlukan pada kedua DC (modul ke inverter) dan sisi AC (inverter to grid)

Pusat Data: rak server, ujung depan peralatan jaringan

Kontrol Industri: Peralatan penting seperti PLC dan konverter frekuensi

3. Apa itu perangkat pelindung lonjakan (SPD)?

3.1 Konsep Dasar

Perangkat pelindung lonjakan (Spd) adalah perangkat pengaman listrik yang dirancang untuk membatasi tegangan berlebihan dan mengalihkan arus lonjakan. Spesifikasi teknis utama meliputi:

Tegangan operasi kontinu maksimum (UC)

Arus pelepasan nominal (dalam)

Arus pelepasan maksimum (IMAX)

Level Perlindungan Tegangan (UP)

3.2 Jenis Utama

Jenis Perlindungan Target Waktu Respons Aplikasi Khas

Tipe 1 Langsung Langsung Bangunan Lightning Building ≤100ns

Panel sub-distribusi Lightning Tipe 2 ≤25ns

Terminal perangkat lonjakan residu tipe 3 ≤1ns

3.3 Fitur tambahan

ModernSpdsering termasuk:

Indikator kegagalan (mekanik atau elektronik)

Antarmuka pemantauan jarak jauh

Perlindungan pemutusan termal

4. Bagaimana cara kerja perlindungan lonjakan?

4.1 Prinsip Operasi Dasar

Spd melindungi sistem melalui mekanisme berikut:

Keadaan Pemantauan: Mempertahankan Impedansi Tinggi Selama Operasi Normal

Konduksi yang dipicu: dengan cepat beralih ke impedansi rendah setelah mendeteksi tegangan berlebih

Pengalihan Energi: Saluran melonjak arus ke sistem pentanahan

Pemulihan: Secara otomatis kembali ke keadaan impedansi tinggi setelah lonjakan

4.2 Komponen Teknis Inti

Varistor logam oksida (MOV)

Bahan: semikonduktor berbasis seng oksida

Karakteristik: resistor nonlinear yang peka terhadap tegangan

Keuntungan: respons cepat, kapasitas penanganan arus tinggi

Tabung pelepasan gas (GDT)

Struktur: ruang berisi gas tertutup

Karakteristik: isolasi tinggi, kemampuan pengalihan yang kuat

Aplikasi: Perlindungan Primer Berenergi Tinggi

Dioda penindasan tegangan transien (TVS)

Fitur: Respons ultra-cepat (level picosecond)

Aplikasi: Perlindungan Elektronik Presisi

4.3 Perlindungan terkoordinasi multi-level

Sistem perlindungan tiga tingkat yang khas:

Perlindungan Primer: Mengalihkan sebagian besar energi (GDT)

Perlindungan Sekunder: Batas lebih lanjut tegangan residual (MOV)

Perlindungan Tersier: Perlindungan Presisi (TV)

5. Pedoman Pemilihan dan Pemeliharaan

5.1 Kriteria Seleksi

Kompatibilitas Sistem:

Peringkat tegangan (UC ≥ 1,15 × tegangan sistem)

Kapasitas saat ini (dalam ≥ ≥ lonjakan arus yang diharapkan)

Parameter Kinerja:

Level Perlindungan Tegangan (lebih rendah lebih baik)

Waktu respons (lebih cepat lebih baik)

Standar Sertifikasi:

IEC 61643

UL 1449

5.2 Catatan Instalasi

Meminimalkan panjang kabel koneksi

Pastikan pentanahan yang andal (resistansi tanah ≤10Ω)

Hindari mencampur jenis SPD yang berbeda

5.3 Rekomendasi Pemeliharaan

Inspeksi reguler (setidaknya setiap tahun)

Memantau indikator kegagalan

Status dokumen setelah acara petir

Kesimpulan

Perlindungan lonjakan adalah komponen penting dari sistem keselamatan listrik. Dengan memahami prinsip -prinsipnya, memilih perangkat yang tepat, dan memastikan instalasi yang tepat, bahaya listrik dapat dicegah secara efektif, melindungi personel dan peralatan. Dengan kemajuan teknologi, perangkat pelindung lonjakan berkembang menuju solusi yang lebih cerdas dan lebih andal. Di CNLONQCOM, kami berkomitmen untuk peningkatan teknologi yang berkelanjutan, mengembangkan pelindung lonjakan yang lebih maju dan komprehensif untuk memberikan perlindungan yang unggul untuk semua jenis sistem listrik.
