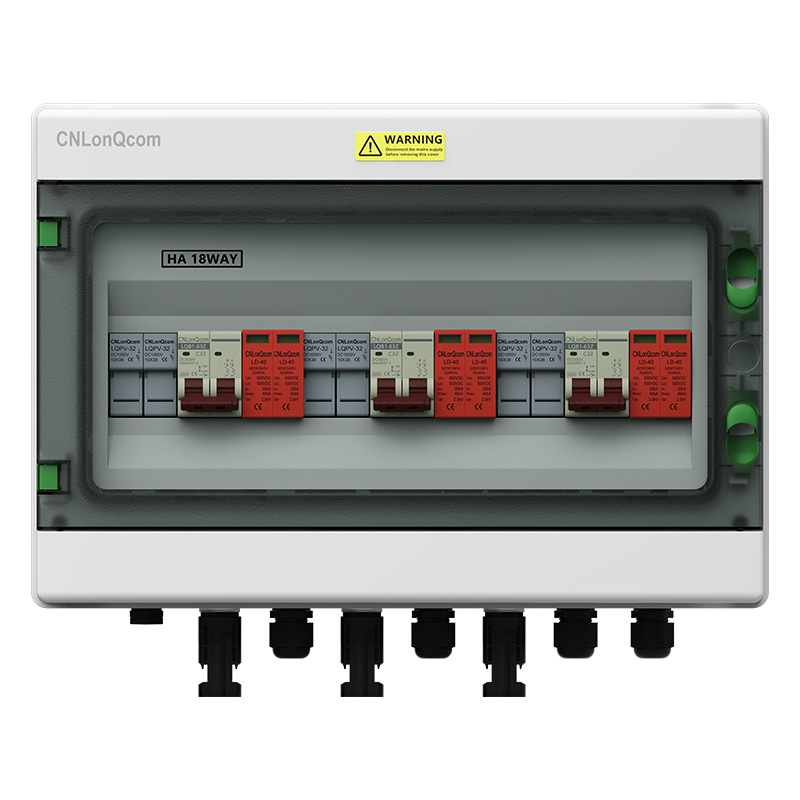

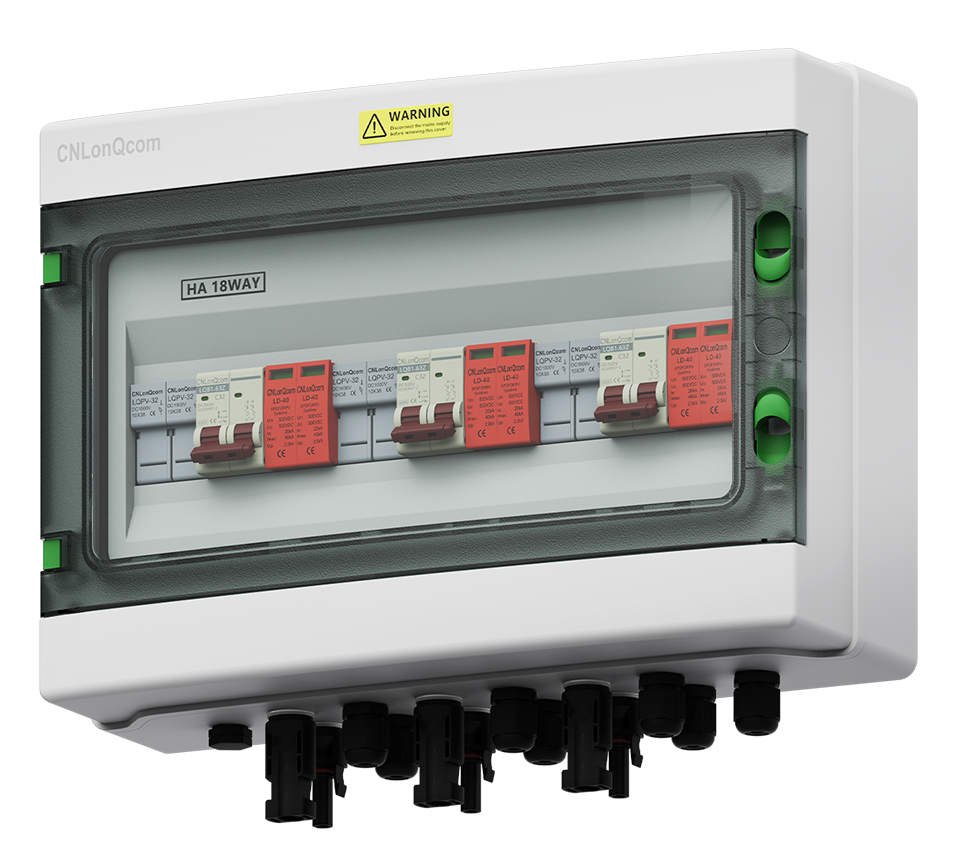

PV Combiner Box 3 in 3 Out DC500V

CNLONQCOM IP65 PV Combiner Box 3 in 3 Out DC500V/600V/800V Dengan pemutus sirkuit dan pelindung petir dan sekring untuk sistem DC panel surya luar ruangan, RV, rumah, kapal
● Tegangan pengenal: DC500V/600V/800V
● Nilai arus: 6/10/16/20/25/32/40/50/63A
● String: 3in 3out
● Arus input maksimum per string: 6/10/16/20/25/30a
● Arus keluaran maksimum per string: 6/10/16/20/25/32/40/50/63a
● Konektor: MC-4 atau PG
● Standar: IEC60269-6, IEC60947-2, IEC61643-1
● Bahan Perumahan: PC+ABS
● Sertifikat: CE, IP65, ROHS, ISO9001

Model:LQX H3/3B.18 DC500V/600V/800V

mengirimkan permintaan

Deskripsi Produk

Data teknis
Model	LQX H3/3B.18 DC500V/600V/800V
Jenis	MCB dan SPD dan sekering
Rangkaian	3 dalam 3 keluar
Tegangan Nilai UE (V)	DC500/600/800
Arus input maksimum per string (a)	15/20/25/30 Opsional
Arus keluaran maksimum per string (a)	32/40/50/63 Opsional
Sertifikat Kualitas	CE 、 ISO9001 、 ROHS 、 IP65 、 TUV
standar	IEC60947-2 、 IEC61643-1 、 IEC60269-6
Pemutus Sirkuit Miniatur (MCB)		Surge Protector (SPD)
Bingkai Derajat Nilai Arus (A)	63	Dalam (8/20) US (KA)	20
Dinilai arus di (a)	32/40/50/63 Opsional	IMAX (8/20) US (KA)	40
Tegangan Nilai UE (V)	DC500/600/800	Tegangan Nilai UE (V)	DC500/600/800
Tegangan isolasi terukur UI (V)	DC1000	Level Perlindungan Tegangan (KV)	2.0/2.5
Impuls tahan tegangan uimp (kV)	4	Polandia	2p
ICU Kapasitas Terobosan (KA)	6	Bahan perumahan	Pa
LCS Kapasitas Breaking (LCU)	75%	Ketebalan chip (mm)	6
Tipe kurva	C	SEKERING
Polandia	2	Dinilai arus di (a)	15/20/25/30 Opsional
Mode kabel	Tidak ada polaritas, atas dan bawah atau bawah masuk dan terlebih dahulu	Tegangan Nilai UE (V)	DC1000
Bahan perumahan	Pa	Polandia	2p
Bahan konduktor	Tembaga	Ukuran sekering (mm)	10*38
Kehidupan Mekanik (MaxTimes)	20000	Bahan perumahan	Pa
Kehidupan Listrik (MaxTimes)	6000	Lingkungan
Kabel PV yang sudah dipasang sebelumnya		Suhu operasi	-25 ℃ hingga +60 ℃
Diameter kabel	4 ~ 25mm	Kelembaban	≤95%
Tegangan maksimum (v)	1000 ~ 2000	Ketinggian	2000m
Arus maksimum (a)	10 ~ 200	Instalasi	Pemasangan dinding
Perumahan
Bahan	Pc+abs
Tingkat perlindungan	IP65
Tingkat Perlindungan Dampak	IK10
Konektor input atau output	Konektor PG atau PV

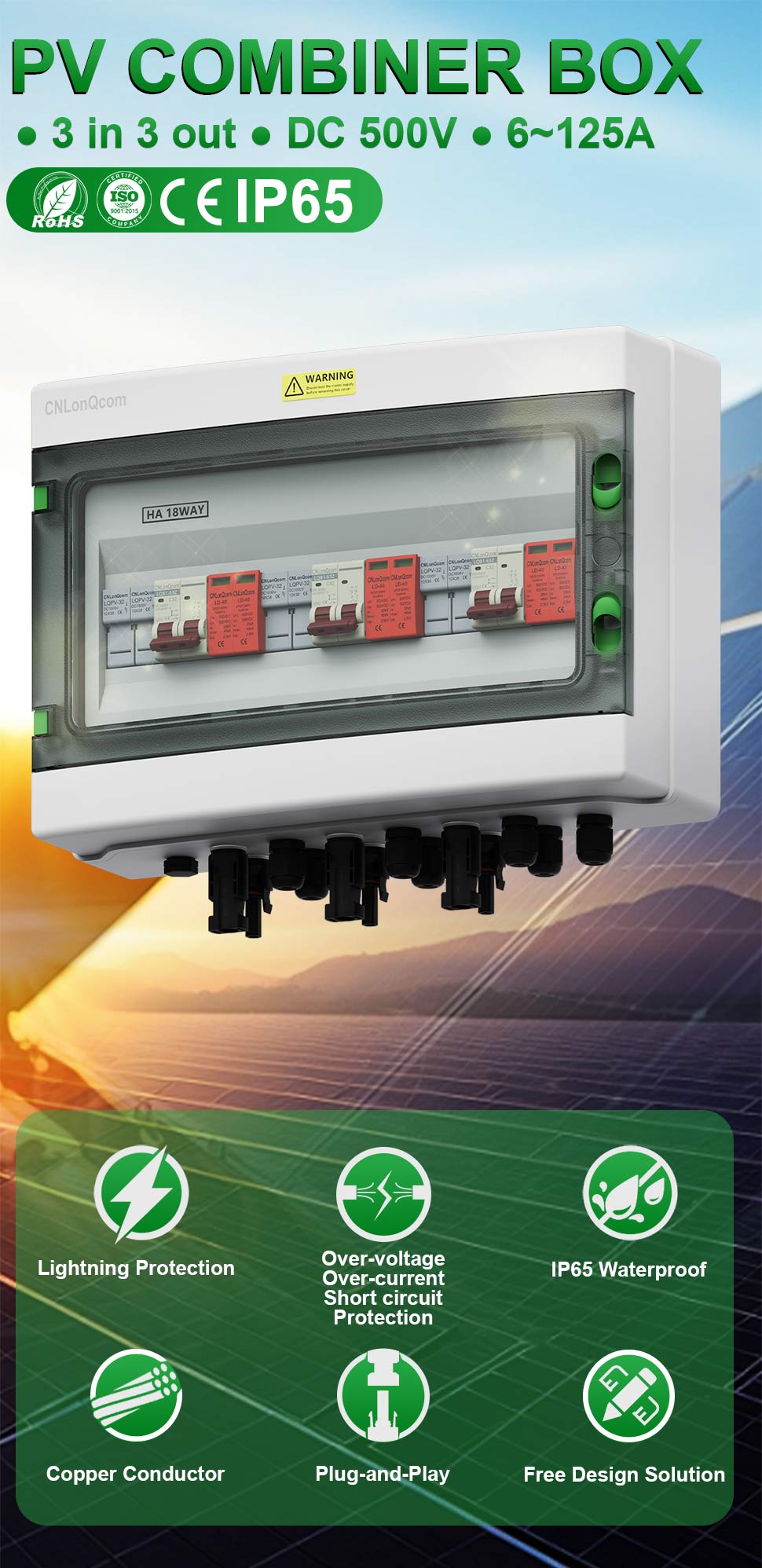

PV Combiner Box

● 3 dalam 3 OUT ● DC 500V/600V/800V ● 6 ~ 125a

IP65

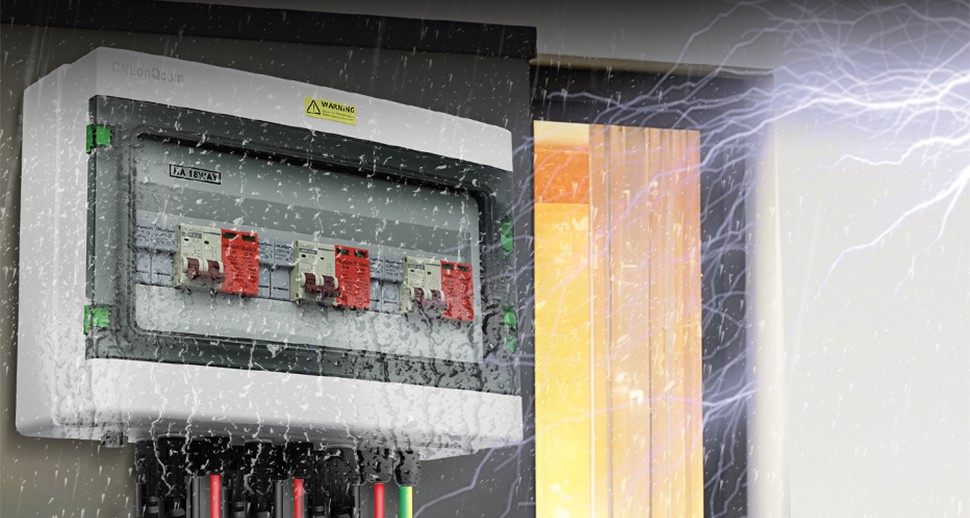

Perlindungan petir
Tegangan berlebihan
Arus berlebihan
Sirkuit pendek
Perlindungan
IP65 Waterproof
Konduktor tembaga
Plug-and-play
Solusi Desain Gratis

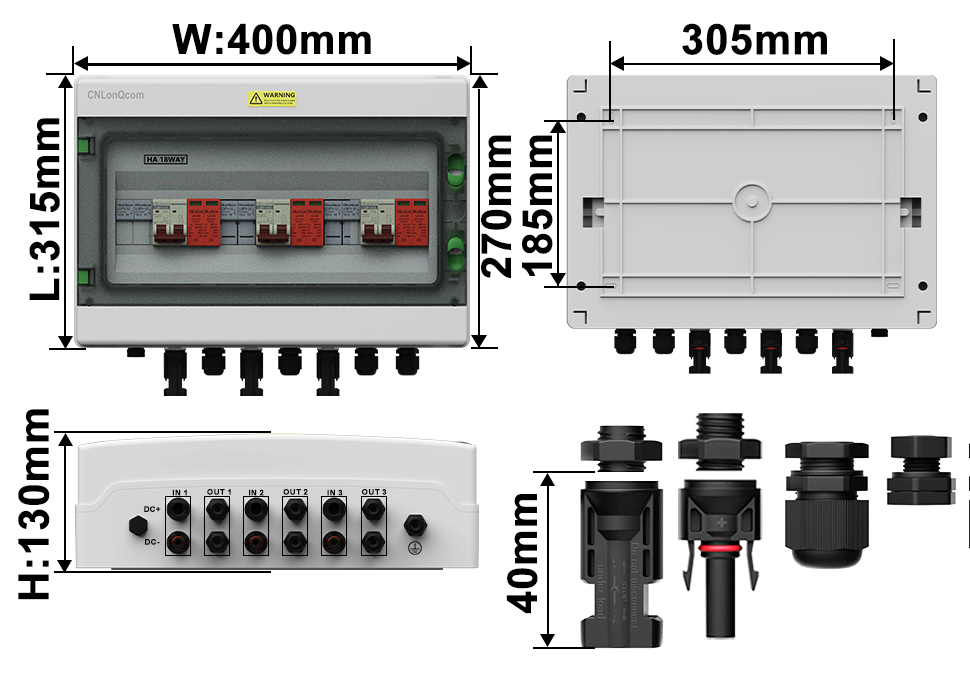

UKURAN

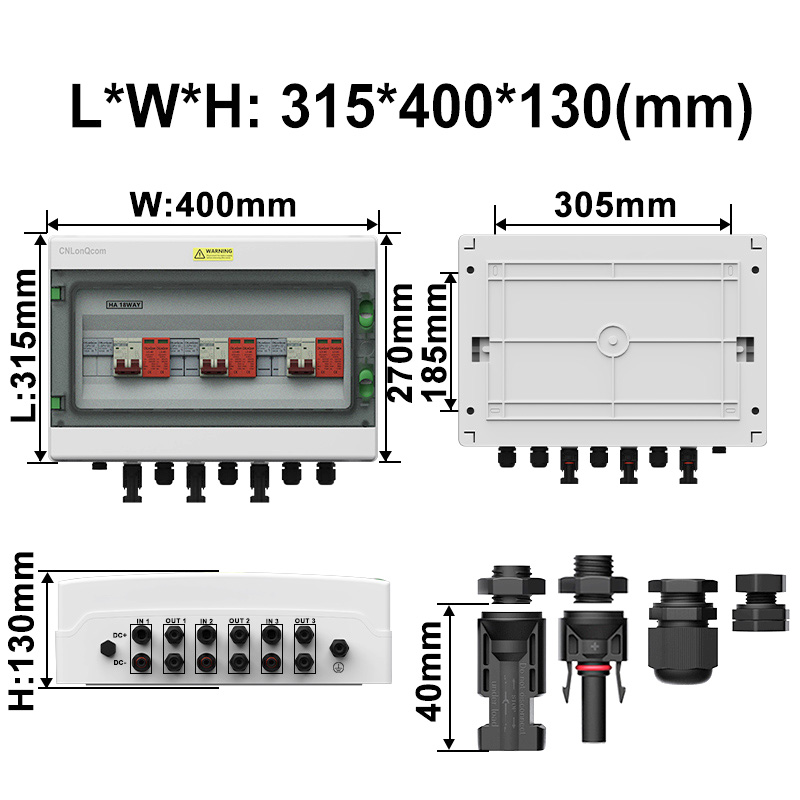

LWH: 315400130 (mm)

Proses crimping yang ditingkatkan secara mekanis untuk ketenangan pikiran

Tip:
① Instalasi Konektor MC-4 akan memiliki kabel yang sudah dipasang sebelumnya, Konektor PG tidak memiliki
② Kabel yang terhubung dengan default sesuai dengan diameter arus pengenal dari 4 ~ 20mm²ubah atau sesuai dengan kebutuhan pelanggan

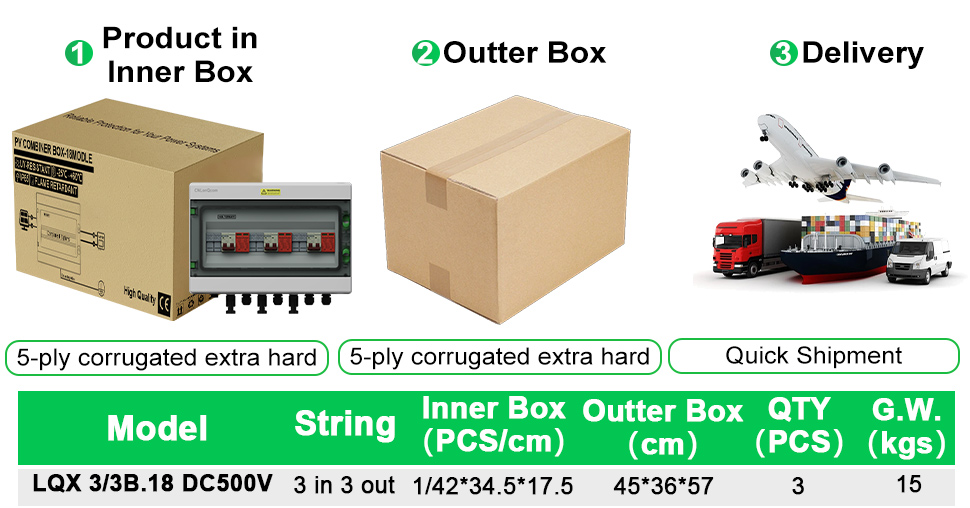

Kemasan yang tegas

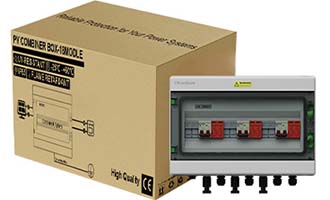

1Produk di dalam kotak dalam

5-ply Extra Extra Hard

2Kotak luar

5-ply Extra Extra Hard

3Pengiriman

Pengiriman Cepat

Model	Rangkaian	Kotak dalam (Pcs/cm)	Kotak luar (cm)	Qty (PC)	G.W. (KGS)
LQX 3/2B.18 DC500V	3 dalam 3 keluar	1/4234.517.5	453657	3	15

Sepenuhnya bersertifikat

Produsen sumber bermerek dengan kualitas tinggi dan harga murah

ISO:20224Q20298ROS
MCB:OP221014.WLNCO77
SPD:OP221014.WLNC076
KOTAK:ZRC2312055XY-LVD-C1
SEKERING:OP221014.WLNCO75
Connector:SP1001GZ2204569

Kiat: Hubungi kami untuk lebih banyak sertifikat

Pasang asi dan kabel

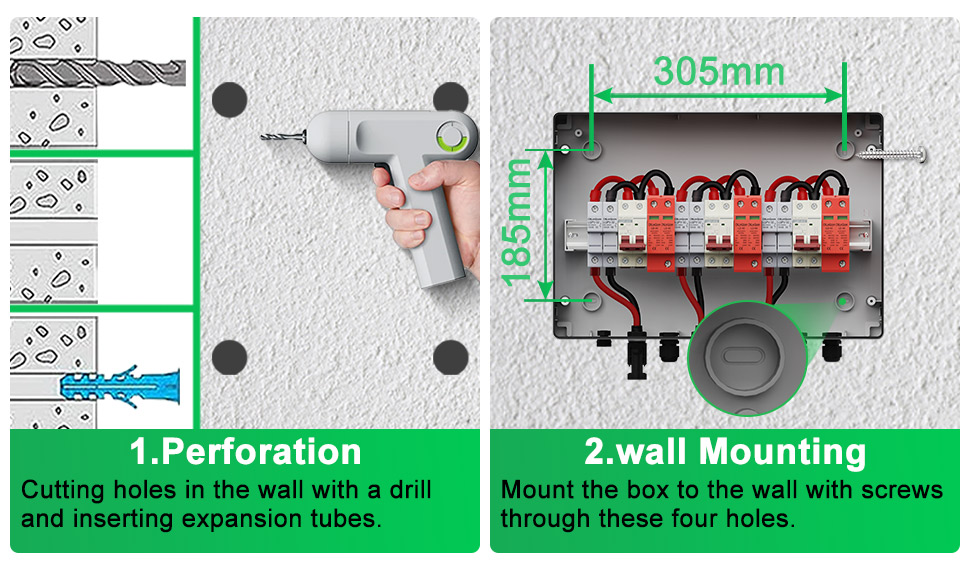

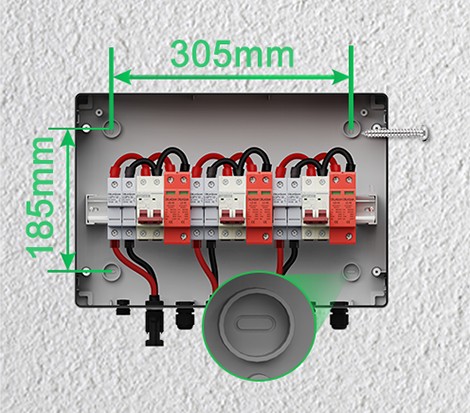

Instalasi

1.Penasi

Memotong lubang di dinding dengan bor dan memasukkan tabung ekspansi.
2. Wall Mounting

Pasang kotak ke dinding dengan sekrup melalui keempat lubang ini.

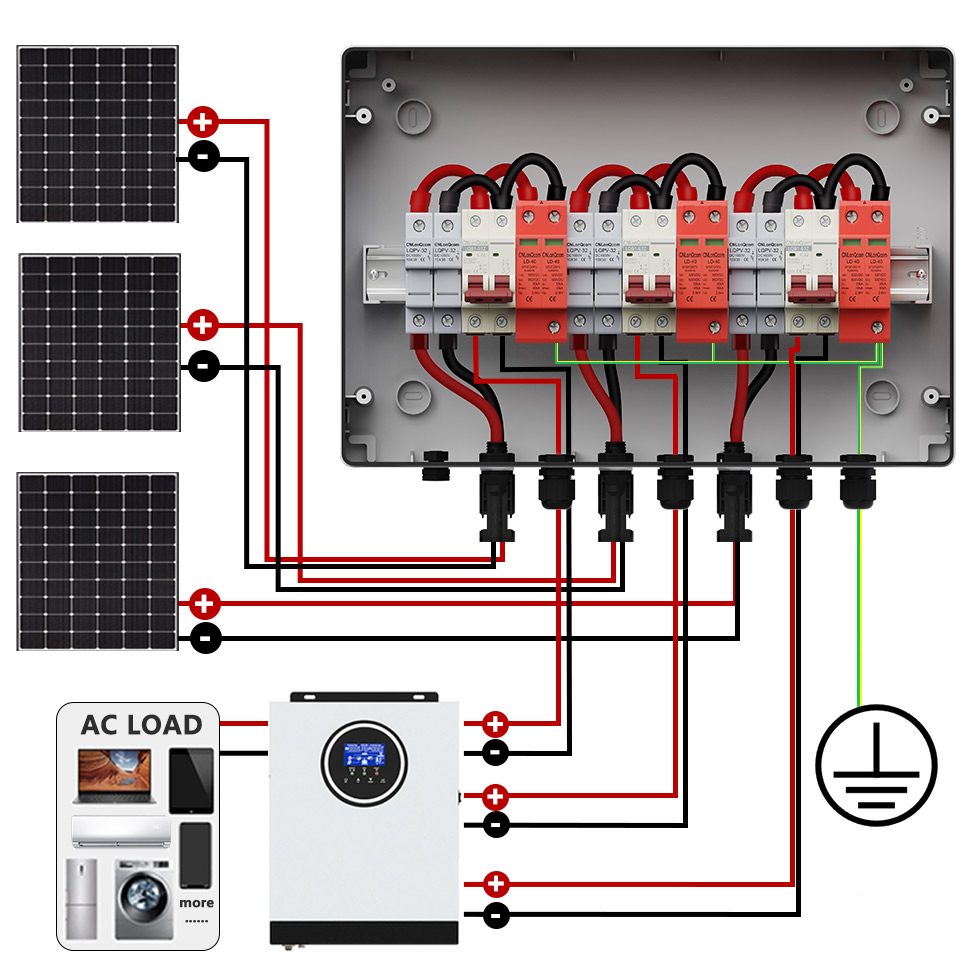

3 in 3 out kabel

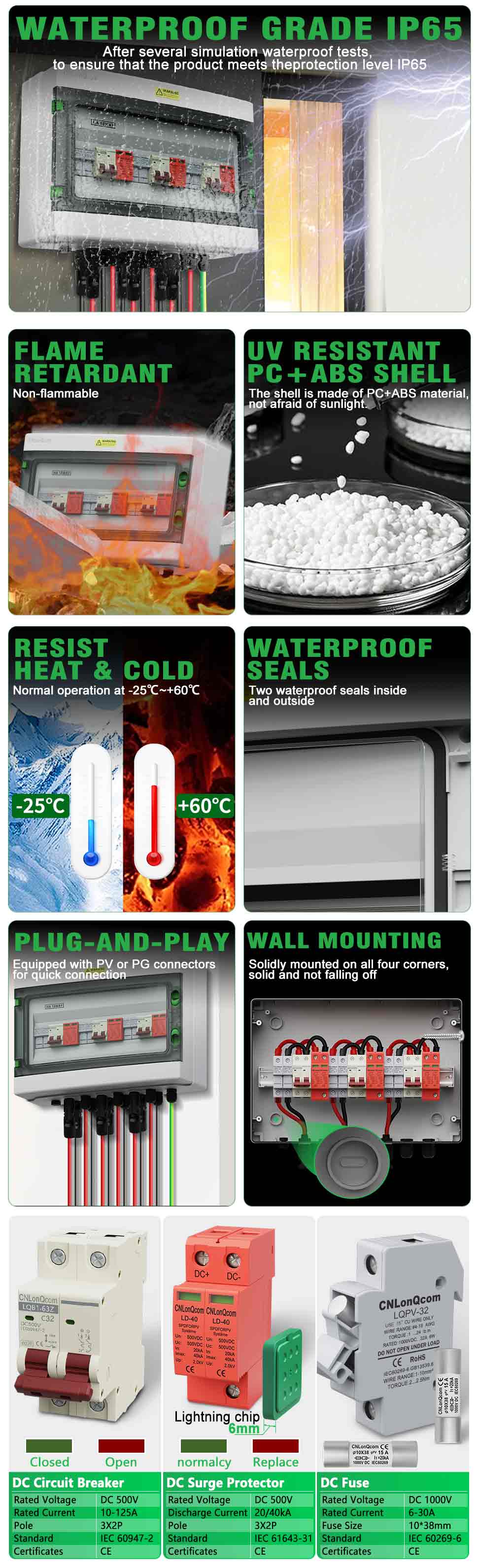

Detail Produk

IP65 Kelas Tahan Air

Setelah beberapa tes tahan air simulasi,
Untuk memastikan bahwa produk memenuhi tingkat perlindungan IP65

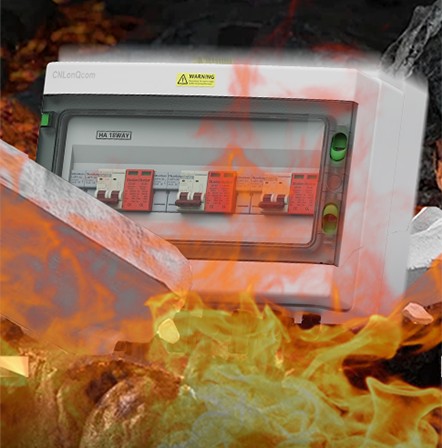

API
Retardant

Tidak mudah terbakar
Resisten uv
PC+ABS shell

Shell terbuat dari bahan pc+abs,
tidak takut sinar matahari.
MELAWAN
Panas & dingin

Operasi normal pada -25 ° C ~+60 ° C

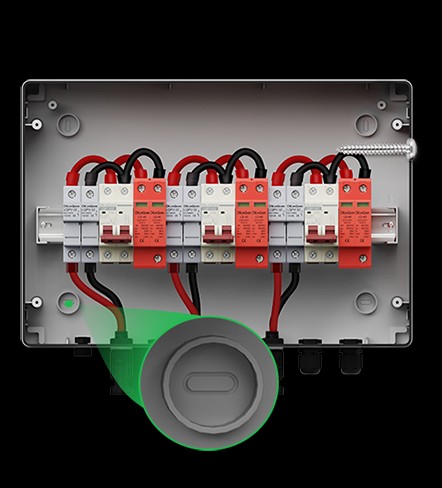

TAHAN AIR
Segel

Dua segel tahan air di dalamnya
dan di luar
Plug-and-play

Dilengkapi dengan konektor PV atau PG
untuk koneksi cepat
Pemasangan dinding

Dipasang dengan kokoh di keempat sudut,
solid dan tidak jatuh

Pemutus sirkuit DC

Tegangan Dinilai	DC 500V
Nilai arus	10 ~ 125a
Tiang	3x2p
Standar	IEC 60947-2
Sertifikat	Ce

Pelindung Surge DC

Tegangan Dinilai	DC 500V
Debit arus	20 / 40ka
Tiang	3x2p
Standar	IEC 61643-31
Sertifikat	Ce

DC sekering

Tegangan Dinilai	DC 1000V
Nilai arus	6-30a
Ukuran sekering	10*38mm
Standar	IEC 60269-6
Sertifikat	Ce

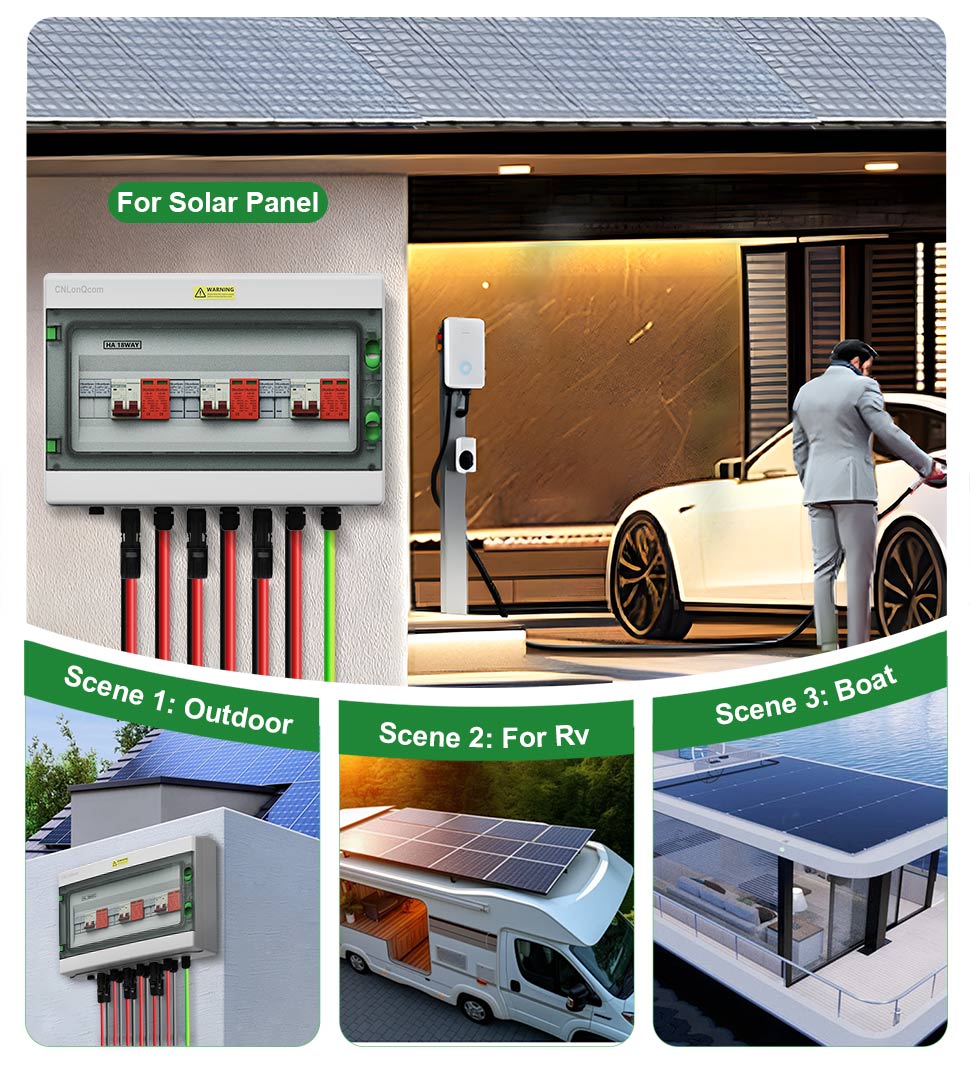

Aplikasi SCEASIRI10

Seri HA CNLONQCOM Plastik PV Combiner Box 3 in 3 Out DC500V Fitur PC+ABS Waterproof Case dengan konstruksi tertutup, perlindungan kelebihan beban, perlindungan sirkuit pendek, perlindungan tegangan berlebih, debu, kelembaban dan perlindungan petir.

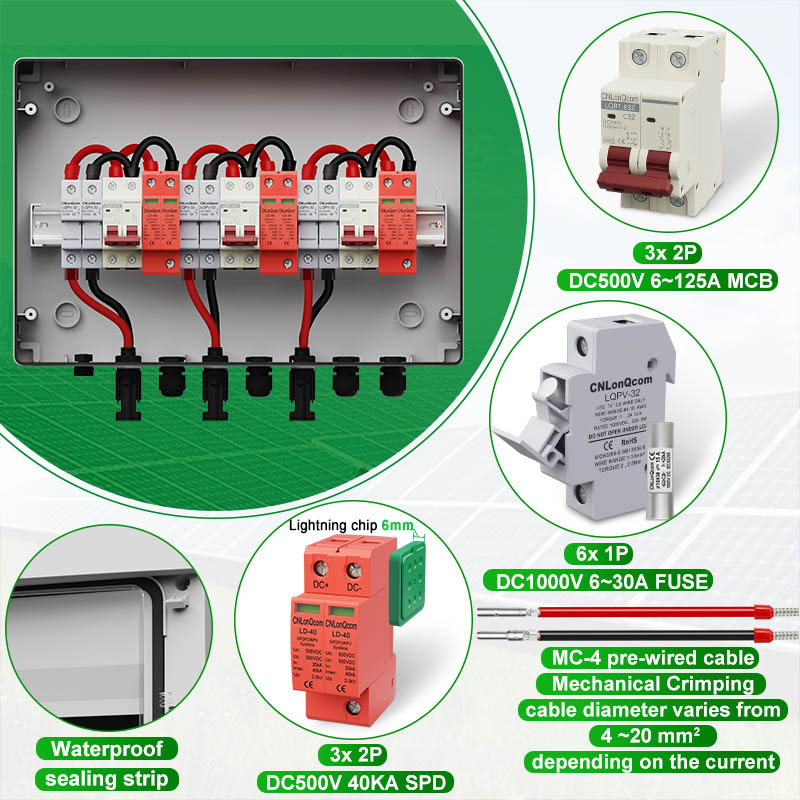

Komponen internal Seri HA Seri Plastik PV Combiner Box 3 dalam 3 OUT DC500V/600V/800V adalah 2P MCB, 2P SPD dan 2P FUSE, yang terbuat dari shell PA.

Modul SPD dan inti sekering dapat dengan cepat diganti tanpa melepas penutup saat rusak.

Seri HA CNLONQCOM Plastik PV Combiner Box 3 in 3 Out DC500V/600V/800V terutama digunakan untuk perlindungan sistem PV dan sering digunakan dalam sistem off-grid atau yang terhubung dengan kisi-kisi. Seperti panel PV, RV, perahu, PV luar ruangan, rumah tangga, dll.

PV Combiner Box 3 in 3 Out DC500V/600V/800V secara efektif melindungi inverter dan panel surya dari kerusakan dan dikirim dari api.
